不銹鋼閘閥閥門首頁 > 產品展示 > 閘閥 > 不銹鋼閘閥 >

產品名稱：電動不銹鋼閘閥[ 2021-05-17 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動不銹鋼閘閥詳細介紹

    上海湖泉閥門有限公司提供不銹鋼電動閘閥,不銹鋼電動球閥、不銹鋼電動蝶閥、不銹鋼電動截止閥等閥門全套工程解決方案,提供閥門售前、售中、售后專業服務... 專業生產電動不銹鋼閘閥廠家,公司擁有高精度加工中心等,實力強勁,技術精湛,正確的選擇, 不銹鋼電動閘閥,不銹鋼閘閥規格型號, ,316不銹鋼閘閥,不銹鋼電動閥,304不銹鋼閘閥, 品質更上乘的不銹鋼電動閘閥,型號更齊全的不銹鋼電動閘閥.價格更公道的不銹鋼電動閘..全國知名的不銹鋼電動閘閥等通用閥門生產商、供應商。數十年的不銹鋼電動閘閥專業制造經驗。我們立志成為世界領先的閥門制造商,全國優秀的閥門優秀供應商。年底促銷,2020,專業生產廠家,廠家直接發貨,配開關調節閥門,優質保證,配套廠家,品質優良,值得。

    二、電動不銹鋼閘閥產品優點

    1、密封性能好 全開時密封面受沖蝕較小。
    2、介質流經閘閥時不改變其流動方向，所以流體阻力小。
    3、啟閉力矩小,省力 ，介質流動方向相垂直、啟閉較省力。
    4、介質流動方向不受限制，更適用于介質的流動方向可能改變的管路中。
    5、全開時，密封面受工作介質的沖蝕比截止閥小。
    6、體形比較簡單，鑄造工藝性較好，適用范圍廣。
    7、閥蓋填料室設有密封結構，具有自脹壓緊作用，具有很好的系統氣密性。

    三、電動不銹鋼閘閥主要零部件材質

    閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    零件名稱 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
    閘板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
    閥桿 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2 1Cr13
    填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨Graphite
    墊片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
    Graphite+304
    壓蓋 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2 1Cr13
    螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 4

    四、電動不銹鋼閘閥性能規范

    型號 公稱壓力
    (MPa)    		 實驗壓力 工作溫度(℃) 適用介質
    強度(水)(Mpa) 密封(水)空氣 低壓密封空氣(Mpa)
    Z94IH-16C
    Z941W-16P(R)    		 1.6 2.4 1.8 0.6 ≤200 NITRICACID
    硝酸類
    ACETICACID
    醋酸類
    NITRICACID
    Z941W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸類
    Z941W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETICACID
    Z941W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸類
    公稱壓力
    PN/MPa
    Nominal
    pressure    		 試驗壓力/MPaSealtest
    殼體強度試驗
    Shellstrength    		 上密封試驗
    Backsealtest    		 密封試驗
    Seattest
    1.0 1.5 1.1 1.1
    1.6 2.4 1.8 1.8
    2.5 3.8 2.8 2.8
    4.0 6.O 4.4 4.4
    6.4 8.6 7.O 7.0
    1O.O 15.O 11.O 11.O


    五、電動不銹鋼閘閥適用范圍

    殼體材料 適用介質 適用溫度（℃）
    碳素鋼(C型) 水、蒸汽、油品 ≤425
    鉻鎳鈦鋼(P型) 硝酸類 ≤200
    鉻鎳鉬鈦鋼(R型) 醋酸類 ≤200
    鉻鉬鋼(I型) 水、蒸汽、油品 ≤550

    六、電動不銹鋼閘閥安裝的正確方法　

    1、用戶在安裝前必須考慮預留閥門驅動裝置的必要空間。
    2、出廠時均已調試好，用戶第一次使用時，為防止接線錯 誤，先手動將閥門開至半開狀態，再接通電源進行空載試開。
    3、安裝前須檢查閥門型號是否與工況相符。
    4、檢查電內腔及密封面等部位有無雜物，如有須清洗干凈。
    5、安裝時各螺栓要均勻擰緊。
    6、安裝時不能強烈撞擊閥門或任意擰動閥門零部件。
    7、密封處外露的，須定期加注密封脂類。
    8、在較為干燥的地區，驅動裝置為正齒輪時，須期加注潤滑油。

  • 七、電動不銹鋼閘閥主要外形尺寸

    公稱通徑DN(in) 主要外形尺寸及連接尺寸 電動裝置型號
    L D D1 D2 b f z-Φd H
    Z940、Z941、Z942
    40 200 145 110 85 16 3 4-Φ18 595 ZB15
    50 250 160 115 100 16 3 4-Φ18 653 ZB15
    65 265 180 145 120 18 3 4-Φ18 665 ZB15
    80 280 195 160 135 20 3 8-Φ18 725 ZB15
    100 300 215 180 155 20 3 8-Φ18 787 ZB15
    125 325 245 210 185 22 3 8-Φ18 806 ZB20
    150 350 280 240 210 24 3 8-Φ23 955 ZB20
    200 400 335 295 265 26 3 12-Φ23 1105 ZB40
    250 450 405 355 320 30 3 12-Φ25 1343 ZB40
    300 500 460 410 375 30 3 12-Φ25 1516 ZC45
    350 550 520 470 435 34 4 16-Φ25 1678 ZC45
    400 600 580 525 485 36 4 16-Φ30 1849 ZC90
    450 650 640 585 545 38 4 20-Φ30 1937 ZC90
    500 700 705 650 608 42 4 20-Φ34 2234 ZC120
    600 800 840 770 718 46 5 20-Φ41 2432 ZC180
    700 900 910 840 788 48 5 24-Φ41 2489 ZC250
    800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
    900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
    1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
    1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
    1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000

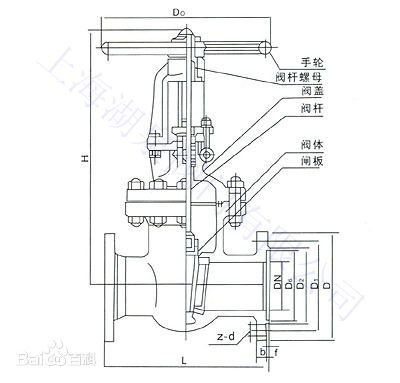

  • 八、電動不銹鋼閘閥外形結構圖

    電動不銹鋼閘閥外形結構圖
