電動球閥閥門首頁 > 產品展示 > 球閥 > 電動球閥 >

產品名稱：Q941F-16C dn50電動O型切斷球閥[ 2023-09-15 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、Q941F-16C dn50電動O型切斷球閥產品介紹

    上海湖泉閥門集團有限公司電動O型切斷球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作。 型號 ZDRO電動O型切斷球閥 連接形式 法蘭 絲扣 焊接 對夾 快裝 公稱通徑 15-600 適用介質 水、油、氣及某些腐蝕性液體 壓力環境 1.6-6.4MPa 工作溫度 常溫 標準 國標 流動方向...其特點是密封性能好，流向不限，動作靈活，維修方便，使用壽命長，相同口徑閥門其流通能力，是一種旋轉型自動操作閥門，接受開關量信號，只需旋轉1/4周就能實現閥門全開或全閉作用，適用于各種液體、氣體、含纖維、微小顆粒漿類流體。

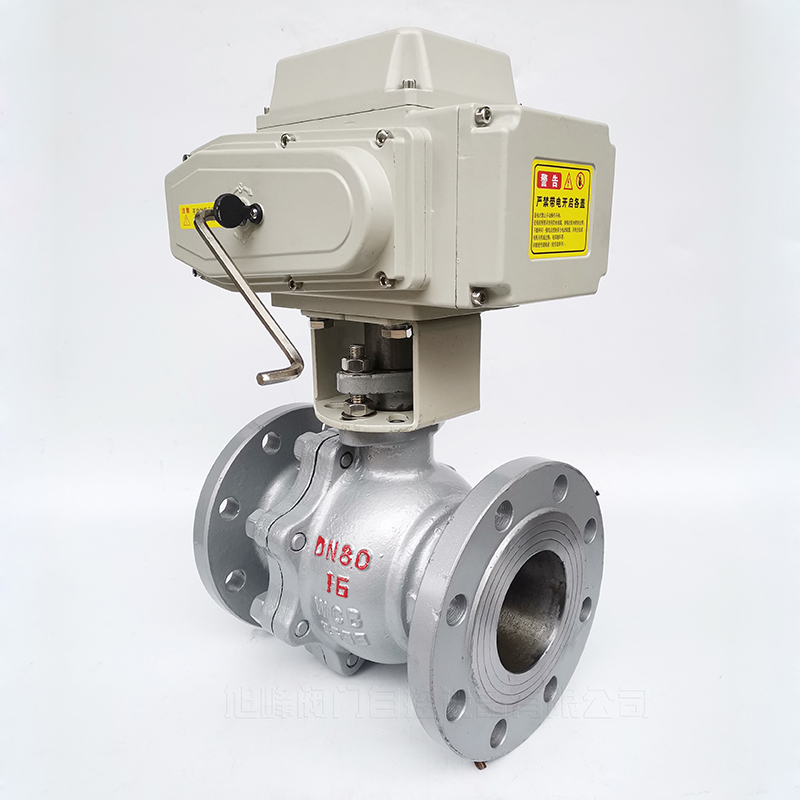

    電動球閥

    二、Q941F-16C dn50電動O型切斷球閥產品技術參數

    CH系列執行機構技術參數
    閥體參數
    電源
    AC200/220V，50/60Hz
    公稱通徑
    DN10～300mm
    輸出力矩
    50N·M～2000N·M
    公稱壓力
    PN1.6 2.5 4.0 6.4 31.5MPa(定制)
    動作范圍
    0～90° 0～360°
    泄漏量
    軟密封:零泄漏
    硬密封:≤額定流量的10-5
    動作時間
    15秒/30秒/60秒
    執行機構
    可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
    保護裝置
    過熱保護
    流量特性
    快開特性
    環境溫度
    -30°～60°
    可調范圍
    DN10-80
    DN100-300
    250:1
    350:1
    手動操作
    同附帶手柄操作
    基本誤差
    ±1%
    限位
    電氣、機械二重限位
    死區
    ≤1%
    防護等級
    相當于IP-65
    回差
    ≤1%
    位置測量
    可選裝開關或電位計
    適用溫度
    密封面
    驅動電機
    8W/E
    PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
    進線接口
    PE1/2〞進線線鎖

  • 公稱壓力DN
    L
    D
    H
    L1
    D1
    b
    Z-d1
    H1
    壓力
    1.6/2.5/4.0
    1.6/2.5/4.0


    1.6/2.5/4.0
    1.6/2.5/4.0
    1.6/2.5/4.0

    15
    130/130/140
    95
    275
    157
    65
    14/16/16
    4-14
    48
    20
    140/140/150
    105
    280
    157
    75
    14/16/16
    4-14
    53
    25
    150/150/165
    115
    287
    157
    85
    14/16/16
    4-14
    58
    32
    165/165/180
    135
    354
    208
    100
    16/16/18
    4-18
    68
    40
    180/180/200
    145
    312
    208
    110
    16/16/18
    4-18
    73
    50
    200/200/220
    160
    325
    208
    125
    16/20/20
    4-18
    80
    65
    220/220/250
    180
    335
    256
    145
    18/22/22
    4-18/8-18/8-18
    90
    80
    250/250/280
    195
    365
    256
    160
    20/22/22
    8-18
    98
    100
    280/280/320
    215/230/230
    400
    256
    180/190/190
    20/24/24
    8-18/8-23/8-23
    120
    125
    320/320/360
    245/270/270
    420
    256
    210/220/220
    24/28/30
    8-23/8-25/8-25
    140
    150
    360/360/400
    280/300/300
    440
    256
    240/250/250
    24/28/30
    8-23/8-25/8-25
    167
    200
    400/400/550
    335/360/375
    470
    256
    295/310/320
    26/34/38
    12-23/12-25/12-30
    210
    250
    630 750
    405 470
    545
    380




    300
    750 870
    460 530
    580
    380
