電動調節閥閥門首頁 > 產品展示 > 調節閥 > 電動調節閥 >

產品名稱：電動調節閥智能型[ 2021-09-09 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動調節閥智能型產品介紹

    上海湖泉閥門集團有限公司主要生產智能型電動調節閥，可為你提供智能型電動調節閥相關價格，智能型電動調節閥說明書，智能型電動調節閥實物圖，智能型電動調節閥結構圖，智能型電動調節閥外形尺寸，智能型電動調節閥執行標準，智能型電動調節閥工作原理，智能型電動調節閥作用特點。我公司生產的智能型電動調節閥由PSL智能型直行程電動執行機構，它直接接受4-20MA/4-12MA/12-22MA/0-5V/1-5V等控制信號，輸出隔離4-20MA閥位反饋信號，具有自診斷功能，使電機帶動減速器，運行而產生軸向推力，閥芯作相應移動，從而達到對壓力、流量、溫度、液位等工藝參數的調節，便可輕松滿足您對高性能電動調節閥的需求，可以廣泛地適用于電力、石油、化工、冶金、醫藥、輕工、建材、鍋爐等行業。它是一種壓力平衡式調節閥。配用RQM系列智能型電動執行機構，總體結構緊湊、重量輕、穩定性好、防護等級高。因而廣泛應用于大型火電廠、化工廠、水處理和污水處理、天然氣油田、鋼鐵廠等自動調節系統中。

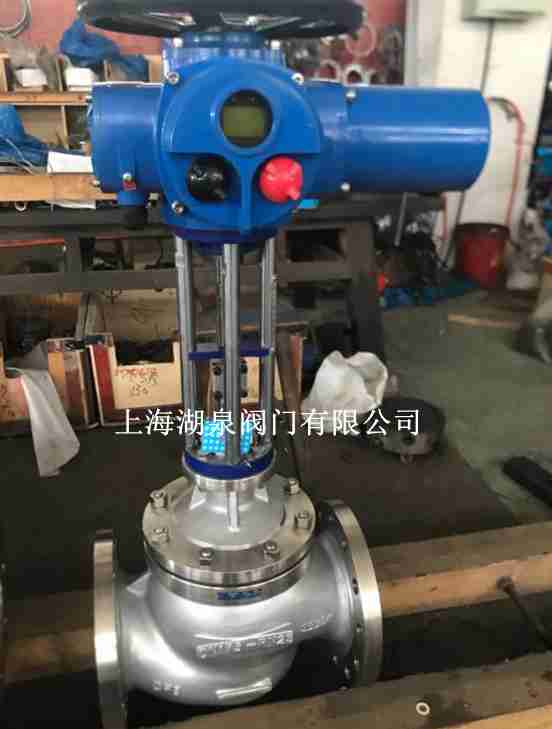

     電動調節閥智能型

    二、電動調節閥智能型主要零件材料

    閥體、閥蓋∶HT200、ZG230—450、ZG1Cr18Ni9Ti
    閥芯、閥座∶1Cr18Ni9Ti、司鈦萊合金堆焊
    閥桿、推桿∶2Cr13、1Cr18Ni9Ti
    襯套∶2Cr13
    填料∶聚四氟乙烯、柔性石墨、不銹鋼波紋

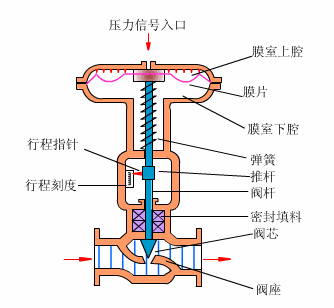

     智能型電動調節閥

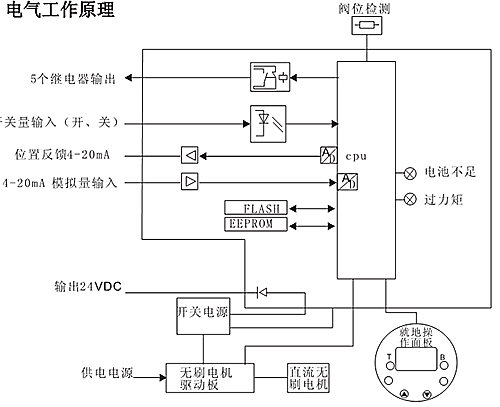

    三、電動調節閥智能型電動執行機構主要技術參數

    輸出推力∶44～550KN
    輸出調節推力∶5.71～47.05KN
    輸出額定關閉推力∶8.4～63.15KN
    位置控制基本誤差∶設定行程時間≥25秒；±1℅
    重復性誤差∶設定行程時間≥25秒；≤1℅
    死區∶0.1℅～9.9℅可調
    輸出額定負載止下啟動頻率∶1200次/小時
    輸入信號∶4～20mA/100Ω，2～10mA/100Ω,DC24V開關量。
    供電電源∶380±10%VAC，50Hz
    相對溫度∶≤95%
    環境溫度∶-30℃～+70℃
    防爆等級∶ExdⅡBT4
    防擴等級∶IP68
    輸入輸出通道均采用光電隔膜
    輸入信號：
    模擬信號
     a. DC4~20mA        輸入電阻100Ω
     b. DC0~10mA        輸入電阻100Ω
     c. 其他輸入信號可定做（如1~5V,0~10V）
    低電平開關量信號（持續接點，脈沖接點）
     a. 內供DC24V/10mA
     b. 外供DC24V/10mA
    輸出信號：
    閥位反饋信號
    DC4~20mA              負載電阻≤750Ω
    無源干接點信號
    觸點容量AC220V/5A
    基本誤差：≤0.5％
    回差：≤0.5％
    死區：0.3~1.2％可調
    工作制：?jiǎn)⑼４螖?shù)1200次/小時
    供電電源：AC220V±15％ 50HZ或AC380V±15％ 50HZ（定做）
     噪音等級：
    由執行機構產生的噪音（1m遠處的音效等級）＜70dB
    使用環境：
    環境溫度：-25~+70℃
    相對濕度：5~95％
    機械震動：頻率在10~200Hz范圍內，加速度達0.5g的持續震動
    防護等級：IP67



  • 四、電動調節閥智能型主要尺寸參數

    公稱通徑DN（mm）
    （閥芯直徑dn）    		 20 25 32 40 50 65 80 100 125 150 200 250 300
    (10) (12) (15) (20)
    　額定流量　系數Kv 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
    等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
    　額定行程L（mm） 10 16 25 40 60 100
    　固有流量特性 直線、等百分比
    　固有可調比R 50:1
    　允許泄漏量 硬閥座：Ⅳ級、軟閥座：Ⅵ級
    　公稱壓力PN（MPa） 1.6、4.0、6.4
    　工作溫度　t（℃） 常溫型 -20～200、-40～250、-60～250
    散熱型 -40～450、-60～450
    高溫型 450～560
    低溫型 -60～-100、-100～-200、-200～-250

  • 電動調節閥d
