電動調節閥閥門首頁 > 產品展示 > 調節閥 > 電動調節閥 >

產品名稱：ZDLP-64C-DN100導熱油電動調節閥[ 2022-08-04 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、ZDLP-64C-DN100導熱油電動調節閥產品介紹

    上海湖泉閥門集團有限公司ZDLP系列電動調節閥，由直行程電動執行器和精小型套筒閥組成。該產品與伺服放大器組合接受統一的4-20mA或0-10mA·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。該產品允許壓差大，穩定性好，工作時不易產生振動等優點，適用性也很強，該電動調節閥產品廣泛地應用于電力、冶金、石油、化工、輕工等行業的自動控制系統。

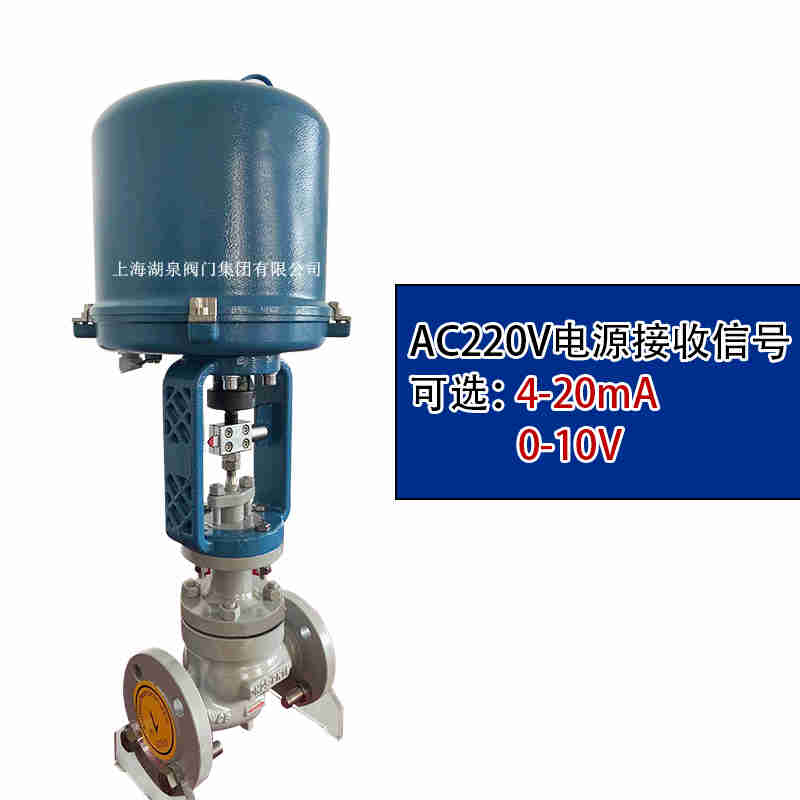

    ZDLP-64C-DN100導熱油電動調節閥

    二、ZDLP-64C-DN100導熱油電動調節閥特點

    1、伺服放大器采用深度動態負反饋，它可以提高自動調節精度。
    2、電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC。
    3、可直接由電流信號控制閥門開度，無需伺服放大器。
    4、波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
    5、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30。
    6、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
    7、設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
    8、它采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。

    三、ZDLP-64C-DN100導熱油電動調節閥主要性能

    泄漏量：金屬閥座：小于閥額定容量的0.01％，符合ANSI B16.104-1976IV級；軟閥座：小于閥額定容量的0.0000001，符合ANSI B16.104-1976VI級；回    差：配DKZ執行機構為1.5％；配361L執行機構為2％；配SKZ執行機構為1％；配PSL執行機構為1％基本誤差：配DKZ執行機構為±2.5％；配361L執行機構為±2％；配SKZ執行機構為±1.5％；配PSL執行機構為±1％,本頁面數據說明僅供參考，如需詳細了解請來電咨詢！

     一、訂貨須知：尊敬的用戶您好：如果在您確定要使用本公司產品之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。1、產品名稱與型號，2、閥門的口徑，3、閥門使用的管道壓力，4、閥門的主體材質，5、工況的使用溫度，是否帶附件以便我們 為您正確選型。
    二、若已經由設計單位選定型號，請按相關型號直接向我們銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上海湖泉的技術人員免費為您審核把關。

  • 四、ZDLP-64C-DN100導熱油電動調節閥主要外形及連接尺寸

    產品特點 閥體參數
    結構優越：等截面低流阻流道，額定流量系數大 公稱壓力  PN10、PN16、PN40、PN64
    調節性好：可調范圍大，流量特性可選等百分比或線性 連接方式  法蘭式、（特制：焊接式）
    密封性好：可選擇軟密封、波紋管密封，提高密封性能 閥體材質  WCB、SS304、SS316、SS316L
    應用普遍：多種閥座結構、散熱片，適應不同壓差溫度 閥芯材質  SS、SS304、SS316、SS316L、司太萊堆焊
    技術參數 密封材料  PTFE、硬密封、特殊高溫材料
    作用方式  電開式、電關式 波 紋 管  SS、SS304、SS316
    閥座結構  P單座 填    料  聚四氟乙烯、柔性石墨
    流量特性  等百分比、線性 推    桿  襯套2Cr13
    可調范圍  50：1 墊    片  橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片
    密封等級  Ⅲ、Ⅳ、Ⅴ、Ⅵ 法蘭標準  GB9113-88、JB/T79-94、GB2555-81
    基本誤差  ±2.5% 特制法蘭  ANSI、JIS、DIN
    環境溫度  -30℃～+70℃（防爆型：-20℃～+60℃） 流體溫度   C3組-20℃～200℃
    輸入信號  4~20mA DC、0~10V DC C4組-40℃～250℃
    輸出信號  4~20mA DC、0~10V DC C5組-40℃～450℃
    電源電壓  AC220V50HZ；380V.AC 50Hz 24AC/DC C7組-60℃～450℃

    公稱通徑DN L（mm） A H（mm） H1（mm）
    PN16 PN40 PN64 普通型 熱片型
    25 184 197 230 230 460 668 819 75
    40 222 235 260 684 835 95
    50 254 267 300 684 835 98
    80 295 317 380 230 530 785 946 130
    100 350 368 430 795 946 156
    150 480 473 550 260 630 945 1160 208
    200 600 615 650 945 1160 250
    250 650 670 690 1050 1320 265


    公稱通徑
    DN（mm）    		 L H1 H D 質量Kg
    PN（MPa） 常溫 中溫 PN1.6MPa PN4.0,6.4MPa
    1.6 4.0 6.4 常溫 中溫
    G3/4"   75 75 30 467 504 225   12 14
    20   180 190 50 587 697 225   25 28
    25 185 190 200 115 556 698 225 24 28 31
    32 200 210 210 120 562 713 225 26 29 32
    40 220 230 235 130 609 760 255 36 45 49
    50 250 255 265 145 627 775 255 39 49 53
    65 275 285 295 180 791 954 255 57 76 84
    80 300 310 320 195 796 959 255 72 95 105
    100 350 355 370 200 800 963 310 85 109 120
    125 410 425 440 245 1042 1254 310 150 175 190
    150 450 460 475 255 1052 1264 310 187 231 251
    200 550 560 570 295 1087 1299 310 242 365 395
