產品名稱：電動平行式雙閘板閘閥Z944T-16 dn200[ 2023-12-01 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動平行式雙閘板閘閥Z944T-16 dn200介紹

    上海湖泉閥門集團有限公司Z944T/W-10 電動明桿平行式雙閘板閘閥的主要特點、設計標準、技術參數、應用范圍,電動明桿平行式雙閘板閘閥內部結構、連接尺寸、外形尺寸及重量,零部件材料。:雙閘板閘閥(平行雙閘板閘閥)工作原理:借助氣缸或手輪提供的外動力,閥桿帶動閥板上下移動實現閥門的啟閉,閥門啟閉過程中依靠雙閘板之間設置彈簧的預緊力是閥板和閥座緊密接...形體簡單,制造?藝性好,適?范圍?,便于安裝。流體阻??,閘閥閥體內部介質通道是直通的,介質流經閘閥時不改變其流...手動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為堆焊不銹鋼（Z44H）、堆焊硬質合金（Z44Y），公稱壓力 PN16~PN160，閥體材料為碳素鋼（Z44H-16C~160C Z44Y-16C~160C）、鉻鉬鋼（Z44Y-16I~160I）、不銹鋼（Z44Y-16P~160P Z44Y-16R~160R）的閘閥。適用于介質為水、污水的管路上作閉路設備用，不允許作調理調理流量和排空運用。普遍適用于石油、化工、制藥、電力等行業。在公稱壓力≤l.0MPa的蒸汽、水、油類等介質的管路上作啟閉用。我廠可消費平行式雙閘板閘閥、平行式單閘板閘閥、明桿平行式雙閘板閘閥、明桿平行式單閘板閘閥。

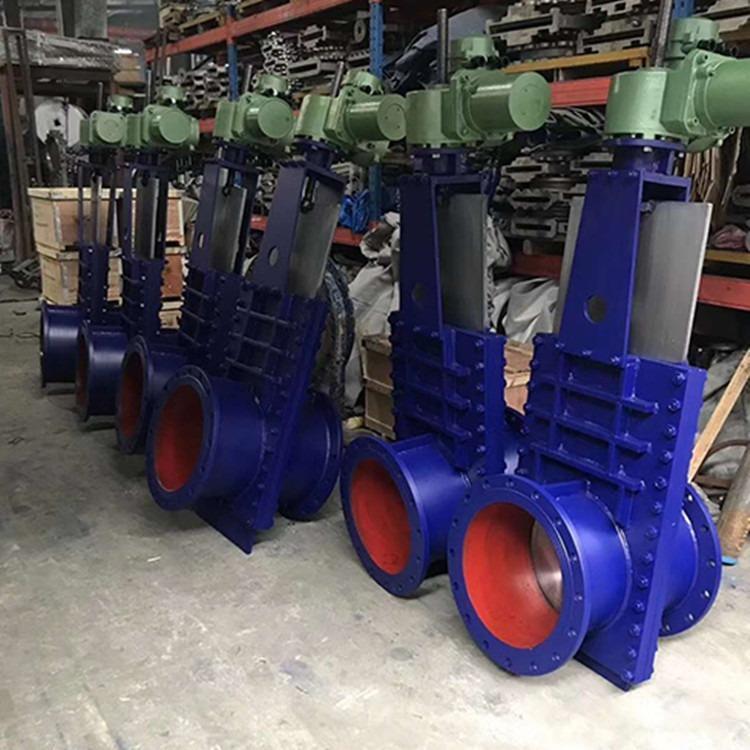

    電動平行式雙閘板閘閥Z944T-16 dn200



  • Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥主要性能參數
    型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
    Z44H-16C~160C 16~160 1.6~16.0 ≤425 天然氣、水、蒸汽、油品
    Z44Y-16C~160C
    Z44Y-16I~160I ≤550 水、蒸汽、油品
    Z44Y-16P~160P ≤150 硝酸類
    Z44Y-16R~160R 醋酸類

    Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥零部件材料
    型號 材料
    閥體、閥蓋、閘板 閥桿 密封面 填料
    Z44H-16C~160C 碳素鋼 鉻不銹鋼 堆焊不銹鋼 柔性石墨
    Z44Y-16C~160C 堆焊鈷鉻鎢硬質合金
    Z44Y-16I~160I 鉻鉬鋼 鉻鉬鋼
    Z44Y-16P~160P 鉻鉬鈦鋼 鉻鉬鈦鋼 柔性石墨或聚四氟乙烯
    Z44Y-16R~160R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼

    Z44H、Z44Y 型 PN16 鋼制平行式雙閘板閘閥主要外形及結構尺寸
    DN DN/in L D H H1 D0 重量/kg
    40 1½ 240 145 375 420 250 21
    50 2 250 160 375 430 250 23
    65 2½ 270 180 445 517 300 37
    80 3 280 195 445 530 300 39
    100 4 300 215 510 510 300 52
    125 5 325 245 665 800 350 100
    150 6 350 280 658 818 350 119
    200 8 400 335 681 891 400 186
    250 10 450 405 870 1130 450 263
    300 12 500 460 870 1130 500 385
    350 14 550 520 920 1280 550 514
    400 16 600 580 1040 1450 700 800
    450 18 650 640 1140 1600 700 1060
    500 20 700 705 1290 1800 700 1450
    600 24 800 840 1490 2100 900 1750
    700 28 900 910 2420 3130 900 2160
    800 32 1000 1020 1890 2700 900 2470

    Z44H、Z44Y 型 PN25 鋼制平行式雙閘板閘閥主要外形及結構尺寸
    DN DN/in L D H H1 D0 重量/kg
    40 1½ 240 145 385 430 250 21
    50 2 250 160 390 430 250 24
    65 2½ 270 180 445 517 300 37
    80 3 280 195 450 530 300 38
    100 4 300 230 510 620 300 58
    125 5 325 270 665 800 350 100
    150 6 350 300 685 818 350 119
    200 8 400 360 690 891 400 197
    250 10 450 425 870 1130 450 287
    300 12 500 485 990 1300 500 385
    350 14 550 550 920 1280 550 514
    400 16 600 610 1040 1450 700 800
    450 18 650 660 1140 1600 700 1060
    500 20 700 730 1290 1800 700 1450
    600 24 800 840 1490 2100 900 1750
    700 28 900 955 1690 2400 900 2160
    800 32 1000 1070 1890 2700 900 2470
