對夾蝶閥閥門首頁 > 產品展示 > 蝶閥 > 對夾蝶閥 >

產品名稱：電動蝶閥d971x-16 dn100(對夾式軟密封)[ 2023-10-07 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動蝶閥d971x-16 dn100(對夾式軟密封)介紹

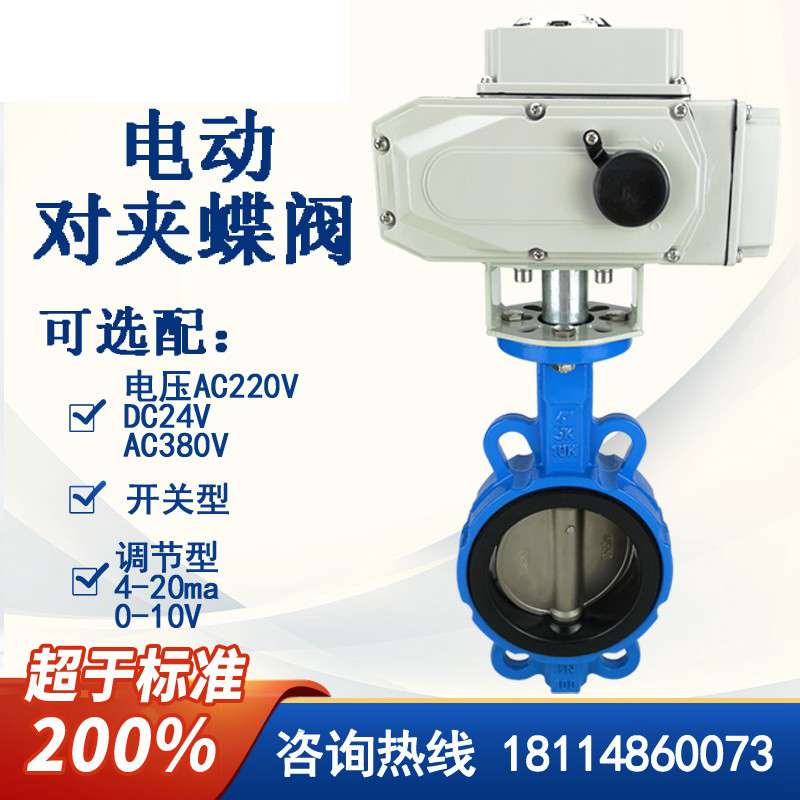

    上海湖泉閥門集團D971X-16電動蝶閥由開關型電動執行器和對夾蝶閥組成,電動執行器控制電壓AC220V、DC24V、AC380V,開關型、無源觸點型、開度信號型、智能調節型,是采用一體化結構,接入220VAC電源即可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制。電動蝶閥具有功能強,體積小,輕便宜人,性能可靠,配套簡...在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則牌全開狀態。用三元乙丙密封圈，光潔度好，柔韌性強，增強了閥板與閥座的密封性。接受電動執行器的電流信號或電壓信號的輸入，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量液位等參數的自動化控制。
    蝶閥

    二、電動蝶閥d971x-16 dn100(對夾式軟密封)特點

    1、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

    2、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

    3、蝶板采用框架結構，強度高，過流面積大，流阻小。

    4、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

    5、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

    6、本閥結構獨特，操作靈活，省力，方便。

    三、電動蝶閥d971x-16 dn100(對夾式軟密封)執行標準

    設計標準

    GB/T2238-1989

    法蘭連接尺寸

    GB/T9113.1-2000；GB/T9115.1-2000；JB78

    結構長度

    GB/T12221-1989

    壓力試驗

    GB/T13927-2000；JB/T9092-1999

    四、電動蝶閥d971x-16 dn100(對夾式軟密封)技術參數

    公稱通徑

    DN50mm～DN1200mm

    公稱壓力

    PN1.0MPa、PN1.6MPa

    法蘭標準

    JB/T79、GB/T9113、HG20594-97

    連接形式

    法蘭式、對夾式

    閥板形式

    垂直板式

    流量特性

    近似快開型

    動作范圍

    0～90°

    泄露量

    按GB/T4213-92，為Kv值的10-4

    基本誤差

    ±2.5%

    回差

    ±2.5%

    死區

    1% (可調)

    可調范圍

    50:1

    配置執行機構

    可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構

    控制方式

    開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)



  • 執行器類別

    引進型JO系列執行器參數

    引進型3610R系列執行器參數

    引進型HQ系列執行器參數

    電源電壓

    標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC

    輸出力矩

    50N·M～2000N·M

    50N·M～1500N·M

    50N·M～3000N·M

    動作范圍

    0～90° 0～360°

    0～90°

    0～90°、0°～270°可選

    控制方式

    開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

    動作時間

    15秒/30秒/60秒

    10秒/15秒/30秒

    18S～112S

    保護裝置

    過熱保護

    過載保護

    內置過熱保護、過載保護

    環境溫度

    -30°～60°

    -30°～60°

    -20℃～+70℃

    手動操作

    同附帶手柄操作

    同附帶手柄操作

    機械離合機構，配手輪操作

    機械限位

    電氣、機械二重限位

    電氣、機械二重限位

    2個外部調整螺栓

    防護等級

    IP65

    IP55

    IP65、IP67、可定制IP68

    防爆等級

    無防爆

    ExdⅡ BT4

    ExdⅡ BT4,ExdⅡ CT6

    位置測量

    可選裝開關或電位計

    比例控制單元

    電位計、比例控制單元

    驅動電機

    8W/E

    AC可逆電機

    鼠籠式異步電機

    進線接口

    PE1/2〞進線線鎖

    2-PF 1/2〞進線線鎖

    2個 PF 3/4”

    殼體材料

    鋁合金

    鋼，鋁合金

    鋼，鋁合金，鋁青銅，聚碳酸脂

    外涂層

    干粉，環氧聚酯，具有超強防腐功能
