產品名稱：電動法蘭閘閥[ 2021-05-17 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動法蘭閘閥詳細介紹

    上海湖泉電動法蘭閘閥由法蘭閘閥和執行器組成，要用途高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa, 工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，它結構簡單，易維護，動作過程中因氣體本身的緩沖特性，不易因卡住而損壞，響應靈敏，安全可靠，很多對控制要求高的廠專為氣動儀表控制元件設置壓縮空氣站。

    二、電動法蘭閘閥特點

    1、采用壓力自緊式密封或閥體、閥蓋墊片密封結構，使用安全可靠。
    2、閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，閥瓣互換性較好。
    3、電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
    4、可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。

    三、電動法蘭閘閥執行標準

    設計與制造 GB/T12234
    連接端尺寸 結構長度 GB/T12221
    法蘭尺寸 JB79
    檢驗與試驗 JB/T9092
    材 料 碳鋼 GB/T12229
    不銹鋼 GB/T12230


    四、電動法蘭閘閥主要零件材質


    閥體? 閘板 閥桿 密封面
    不銹鋼、碳鋼、灰鑄鐵 不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金





  • 五、電動法蘭閘閥產品主要外形連接尺寸


    公稱壓力PN(MPa)  公稱通徑
    DN(mm)     		 標準值  參考值
    L  D  D1  n2  D6  b  f  f1  Z-φd  L1  H  質量
    1．6  50  230  160  125  100    16  3    4-φ18  590  645  48
    65  290  180  145  120    18  3    4-φ18  590  690  60
    80  310  195  160  135    20  3    8-φ18  590  715  65
    100  350  215  180  155    20  3    8-φ18  590  770  71
    125  400  254  210  185    22  3    8-φ18  590  780  119
    150  480  280  240  210    24  3    8-φ23  590  810  210
    200  600  335  295  265    26  3    12-φ23  810  967  320
    250  622  405  355  320    30  3    12-φ25  810  1143  550
    300  698  460  410  375    30  4    12-φ25  830  1292  785
    2.5  50  230  160  125  100    20  3    4-φ18  590  645  50
    65  290  180  145  120    22  3    8-φ18  590  690  65
    80  310  195  160  135    22  3    8-φ18  590  715  67
    100  350  230  190  160    24  3    8-φ23  590  770  73
    125  400  270  220  188    28  3    8-φ25  590  780  127
    150  480  300  250  218    30  3    8-φ25  810  810  215
    200  600  360  310  278    34  3    12-φ25  810  967  322
    250  622  425  370  332    36  3    12-φ30  830  1143  585
    300  698  485  430  390    40  4    16-φ30  830  1292  795
    4．0  50  230  160  125  100  88  20  3  4  4-φ18  590  645  61
    65  290  180  145  120  110  22  3  4  8-φ18  590  690  75
    80  310  195  160  135  121  22  3  4  8-φ18  590  715  84
    100  350  230  190  160  150  24  3  4．5  8-φ23  590  770  101
    125  400  270  220  188  176  28  3  4．5  8-φ25  810  782  207
    150  480  300  250  218  204  30  3  4．5  8-φ25  810  875  226
    200  600  375  320  282  260  38  3  4．5  12-φ30  810  1160  399
    6．4  50  300  175  135  105  88  26  3  4  4-φ23  590  710  64
    65  340  200  160  130  110  28  3  4  8-φ23  590  750  77
    80  380  210  170  140  121  30  3  4  8-φ23  590  785  86
    100  430  250  200  168  150  32  3  4．5  8-φ25  810  837  171
    125  500  295  240  202  176  36  3  4．5  8-φ30  810  1031  243
    150  550  340  280  240  204  38  3  4．5  8-φ34  830  1066  296
    200  650  405  345  300  260  44  3  4．5  12-φ34  830  1213  420
    10．0  50  300  195  145  112  88  28  3  4  4-φ25  590  714  81
    65  340  220  170  138  110  32  3  4  8-φ25  590  734  102
    80  380  230  180  148  121  34  3  4  8-φ30  810  847  175

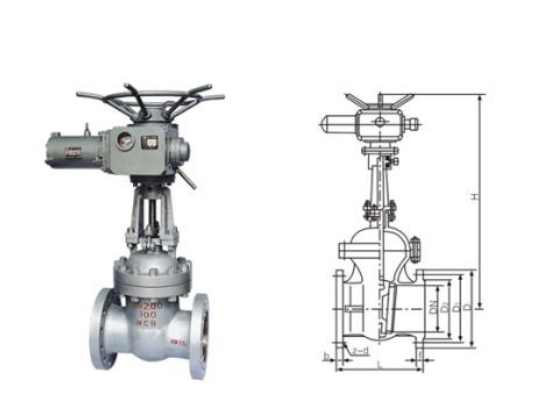

  • 六、電動法蘭閘閥結構圖

    電動法蘭閘閥2電動法蘭閘閥1
