產品名稱:礦用電動閘閥MZ941H-16 DN100型號說明書[ 2023-03-31 ]
- 產品介紹
- 規格尺寸
- 結構圖片

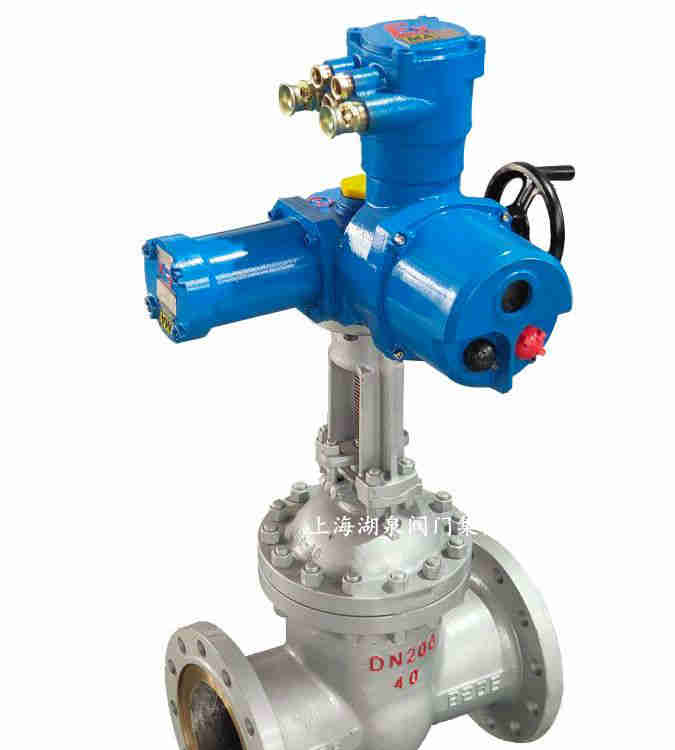

一、礦用電動閘閥MZ941H-16 DN100型號說明書
上海湖泉閥門集團有限公司煤礦用電動閘閥 MA礦用電動閘閥, 電動閘閥閥體內有一閘板于介質的流動方向垂直,調節閘板的高度,可以調節流體的流量。閘閥一樣平常關閉較慢。礦用電動法蘭閘閥 煤礦用電動閘閥, 電動閘閥分兩種:一種為角行程電動閥:由角行程的電動執行器配合角行程的閥使用,實現閥門90度以內旋控制管道流體通斷;另一種為直行程電動閥:由直行...提供全套工程閥門解決方案,礦用電動閘閥售前、售中、售后專業服務! 質量領先:實行全過程質量監控,細致入微,全方位檢測! 價格合理:高效內部成本控制,減少了開支,讓利于客戶! 交貨快捷。
二、礦用電動閘閥MZ941H-16 DN100型號說明書特點
1、MKZ941H系列煤安礦用電動閘閥與KXBC礦用隔爆型閥門電動裝置控制箱配套使用后,可與DCS系統銜接,實現煤礦井下水泵房的自動化控制;
2、MZ941H系列安裝方便,無安裝方向要求,雙向密封,維護保養方便,使用壽命長;
3、煤礦井下已有的手動閥可直接改造為電動閥門,提升自動化控制,且不影響煤礦的正常生產。
三、煤安礦用隔爆閥門電動裝置ZB30-24訂購須知
1、用戶已確定閥門類型和型號(尤其是非標準型號)時,用戶應正確說明其型號的含義和要求。
2、用戶應根據樣本所列產品型號進行訂貨,如對產品項目有特別要求,請在訂單中說明:
1)結構長度2)法蘭標準3)閥門的結構形式:如通道全通徑或縮徑、體蓋連接形式4)閥門內件及對材料的其他要求5)壓力試驗、檢驗標準、標識及其他要求。
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
4、本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置,渦輪裝置。
5、本公司生產的各類閥門可以滿足訂單規定的各項要求,產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
MZ941H-16型礦用電動閘閥 |
|
|
|
|
|
|
|
|
|
閥門口徑DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
配套電裝規格額定電壓660(380)V |
ZB15-24 |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
MZ941H-25型礦用電動閘閥 |
|
|
|
|
|
|
|
|
|
閥門口徑DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
配套電裝規格額定電壓660(380)V |
ZB15-24 |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
MZ941H-40型礦用電動閘閥 |
|
|
|
|
|
|
|
|
|
閥門口徑DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
配套電裝規格額定電壓660(380)V |
ZB15-24 |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
MZ941H-64型礦用電動閘閥 |
|
|
|
|
|
|
|
閥門口徑DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
配套電裝規格額定電壓660(380)V |
ZB10-24 |
ZB15-24 |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
