高溫蝶閥閥門首頁 > 產品展示 > 蝶閥 > 高溫蝶閥 >

產品名稱：高溫蝶閥[ 2021-08-27 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、高溫蝶閥產品概述

    上海湖泉閥門有限公司高溫蝶閥與手動蝸輪、蝸桿或氣動、電動執行機構配套使用，并加裝散熱器，以保護電動、氣動執行機構，延長閥門使用壽命。該蝶閥廣泛應用于冶金、熱處理、工業爐、石油、化工、水泥、電力余熱鍋爐系統、安裝在高溫煙氣管道上，接受調節信號自動控制或切斷。該閥在關閉位置時閥板與閥體間留有空隙，以保證熱膨脹時仍能正常使用。由于此閥專門用于工業爐窯系統排煙，以達到爐壓自動控制和調節，故又稱煙道蝶閥。耐高溫1200度煙氣蝶閥 2520 310S煙氣蝶閥，材質：鑄鋼（WCB碳鋼），304、316不銹鋼，310S（2520）不銹鋼；可按客戶要求定采用中線式碟板與短結構鋼板焊接的結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。
    (1)高溫蝶閥。t>450 ℃的蝶閥
    (2)中溫碟閥。120 C的蝶閥
    (3)常溫蝶閥。一40C；120 C的蝶閥
    (4)低溫蝶閥。一100一40 C的蝶閥
    (5)超低溫蝶閥。t<一100 C的蝶閥

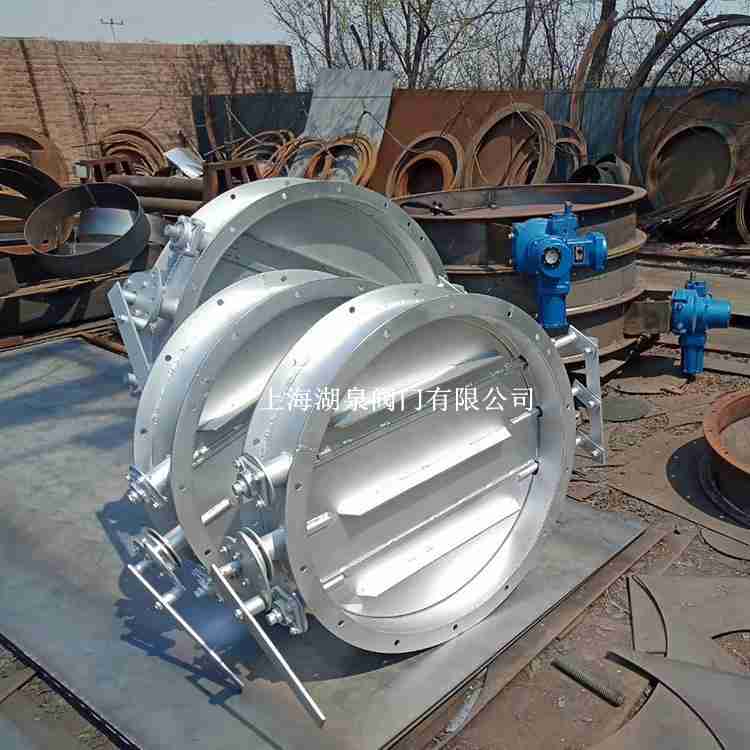

    高溫蝶閥

    二、高溫蝶閥產品特點

    高溫蝶閥(高溫煙道擋板)閥體帶襯里閥板和閥座，均采用OCr25Ni20（2520），軸采用Cr18Ni9Ti耐熱不銹鋼制造。高溫蝶閥(高溫煙道擋板)具有高強度、耐磨、抗腐蝕等性能，結構上設有空氣吹掃孔，使閥門在高溫條件下有利于正常運行，減少積灰，使閥板不出現卡死現象、從而保證閥板開啟靈活。高溫蝶閥(高溫煙道擋板)根據用戶的需要，高溫蝶閥(煙道擋板)亦可設計制造成方形，上園下方形，以適用不同截面形狀煙道的需要。煙道擋板配用手動執行機構（當直徑φ≤900mm時配手輪機構），裝有指針和0~90指示牌，以指示閥板開啟程度。
    使用溫度】
    304不銹鋼材質使用溫度為-40℃～600℃；
    WCB-40℃～450℃；
    2520（310S）不銹鋼可在1250℃度高溫下持續工作

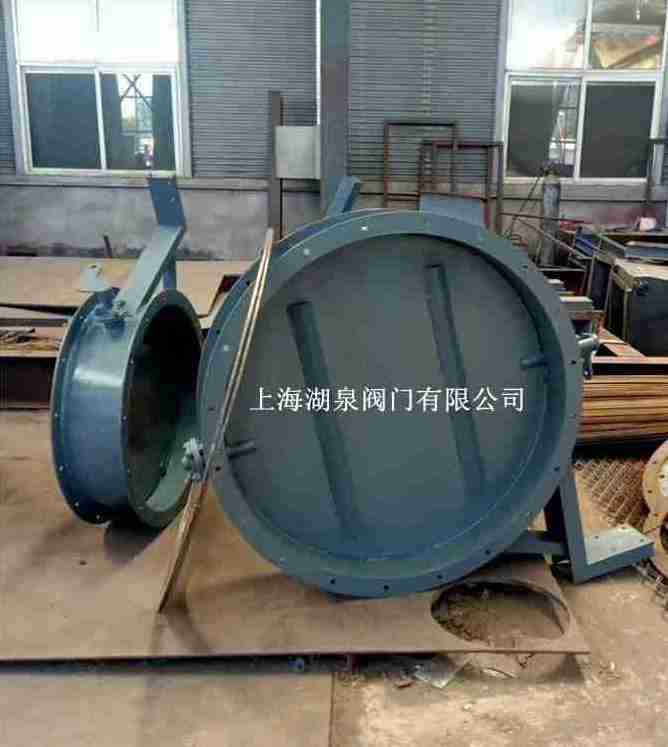

    耐高溫蝶閥

    三、高溫蝶閥產品主要性能規范

    a. 公稱直徑: DN(mm) 50～3000
    b. 公稱壓力: PN(Mpa) 0.05～0.3
    c. 強度試驗壓力: PS(Mpa) PN x 1.5倍
    d. 適用溫度: t(oC) ≤1200 oC
    e. 泄漏率: 0.5%～2%
    f. 適用介質: 寒流、鹵素有機物質、廢氣、空氣、粉塵氣體；冷熱有害氣體等等．
    g. 介質流向: 任意方向
    h. 對介質的控制形式: 全開.全關及0～90o范圍內任意調節

    四、高溫蝶閥產品特點與標準

    1、本閥采用鋼板焊接,型小輕便,裝修容易．吻合部雙重設計,增強牢固。
    2、由于蝶板采用中線垂直型結構,過流面積大、流阻小、開關靈活﹑操作方便﹑節時又省力．
    3、焊接數據:依照 GB/T12224-2005、GB/T19866-2005。
    4、驅動裝置標準：符合JB/T8864-2004、以及JG/T8528-1997,GB/T12222-1989
    等之標準。
    5、制造與驗收為QB/THQB0102-1999、GB/T26480-2011、JB/T248-1985。
    6、假如溫度過高，頸部增加散熱片部件，來降溫保護驅動裝置。

    五、高溫蝶閥主要零件材料

    閥體﹑ 蝶板: 碳素鋼 16Mn 1Cr18Ni11Ti 316L 2Cr25Ni20
    閥桿: 2Cr13 45# 4Cr14Ni14W2Mo 321 316 2Cr25Ni20
    密封面: 不銹特殊鋼
    填料: 膨脹石墨 石棉盤根
    0 泄漏介紹：
    設計為密封面于斜切園錐體雙偏心形式:采用多層次彈性金屬硬密封結構,克服了使用過程中的弊端,與有機材料軟密封相比已進行了完善、改進與,使它成為更加實用 新穎的蝶閥珍品。
    0.3-1%泄漏介紹：設計為多層彈板式：采用后座多層彈板結構，不論在低溫或高溫工況下，決無卡死現象；同時啟閉靈活，帶有微量彈性進行自動密封補償?shù)葍?yōu)點；使用溫度可達到650℃。

    六、高溫蝶閥主要性能參數

    公稱壓力 0.01MPa
    殼體試驗壓力 0.015MPa
    適用溫度 450～650℃，650～1000℃
    適用介質 含塵氣體
    泄漏率 ＜1.5%
    閥門啟閉速度 DKJ 25秒/90°
    DMR 35.7秒/90°
    輸入信息（直流） Ⅱ型0-10mAⅢ型4-20mA
    輸出通道 3個
    輸入電阻 Ⅱ型200ΩⅢ型250Ω
    電源電壓 DKJ 單相220V/50Hz
    DMR 三相380V/50Hz
    介質流速 ≤25m/s
