產品名稱：dkx電動閥門控制箱[ 2021-03-15 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、dkx電動閥門控制箱產品介紹

    上海湖泉閥門有限公司dkx電動閥門控制箱是操作電動閥門的控制設備，可供就地操作。上海湖泉10多年專業生產dkx電動閥門控制箱,適合控制開關型,或調節型電動閥門,操作簡單,控制可靠,開度指示準確,獲得客戶好評.它的型號、規格：控制箱按其控制的電動機功率(額定電流)不同，劃分如下型號
    型 號 DKX-C-10 DKX-C-20 DKX-G-10 DKX-G-20
    電動機功率(KW) 0.09-3 4-7.5 0.09-3 4-7.5
    額定電流(A) 10 20 10 20
    電源：380V，50Hz，三相四線
    環境溫度：-20～+40℃
    相對濕度：不大于80％（20±5℃時）周?chē)缓袕?qiáng)腐蝕性、易燃易爆介質。
    外形及開孔尺寸：控制箱有抽屜式和墻掛式兩種結構形式。
    型 號 DKX-C-10 DKX-C-20 DKX-G-10 DKX-G-20
    外形尺寸 (寬*高*深) (寬*高*深) (寬*高*深) (寬*高*深)
    160*160*430 160*160*430 300*420*250 300*420*250
    開孔尺寸 152*152 152*152
    結構形式 抽屜式 墻掛式
    dkx電動閥門控制箱

    二、dkx電動閥門控制箱規格

    1、抽屜式控制箱:
    DFK-3 DFK-4
    DKX-C-10A配電動裝置電流負載最大為10A
    DKX-C-20A配電動裝置電流負載最大為20A

    2、掛壁式控制箱
    DFK-3-G1 DFK-4-G1
    DKX-G-10A配電動裝置電流負載最大為10A
    DKX-G-20A配電動裝置電流負載最大為20A

    3、戶外型控制箱
    DFK-3-G2 DFK-4-G2
    DKX-W-10A配電動裝置電流負載最大為10A
    DKX-W-20A配電動裝置電流負載最大為20A

    4、防爆型控制箱
    DKX-B-G-10A配電動裝置電流負載最大為10A
    DKXB-G-20A配電動裝置電流負載最大為20A

    三、dkx電動閥門控制箱 工作原理

    控制箱的電路主要由控制電路、工作顯示電路、開度指示電路和主電路（主電路中的行程和力矩微動開關KXK，GXK，KZK，GZK和電機在閥門電動裝置內）四部分組成。
    接通控制箱的電源后，電源指示燈亮，現場/遠控指示燈顯綠色，控制箱為遠控狀態。
    當閥門在“全開”位置時，面板上的“閥開”綠色指示燈亮，在“全關”位置時黃色的“閥關”指示燈亮，在“全開”與“全關”之間位置時，兩個指示燈都不亮。“現場/遠控”按鍵為現場/遠控選擇鍵，釋放為遠控狀態指示燈顯綠色。按下為現場狀態指示燈顯紅色。
    當選擇控制箱為遠控狀態時，控制箱 面板上的“開閥”、“關閥”、“停”等按鍵起控制作用?，F(xiàn)場電動裝置上的“現場開”、“現場關”按鈕不起作用（用戶在選購電動裝置時，現場控制按鈕為任選件，因此部分用戶的電動裝置可能不具備現場控制功能，但是沒有現場控制功能并不影響控制箱的遠控功能）。
    當選擇控制箱為現場狀態時，電動裝置上的“現場開”、“現場關”按鈕起控制作用，控制箱面板的“開閥”、“關閥”、“停”等按鍵不起作用。按下“開閥”按鍵，電機電源被接通，電機轉動，當閥門到達“全開”位置時1GXK微動開關被凸輪觸壓，電機停止轉動，同時2GXK微動開關被另一個凸輪觸壓，指示“閥關”的黃色指示燈亮。當電動閥門在開向或關向工作行程中需停止，可按下“停”按鍵。電動閥門在開向或關向工作過程中如出現了“過力矩”情況，電動裝置的凸輪就會觸壓KZK或GZK二個微動開關中的一個，電機隨即停止轉動，并接通了報警電路，面板上的紅色故障指示燈亮，同時蜂鳴器發出4KHz的報警聲。

    四、dkx電動閥門控制箱調試方法

    首先，按照說明使用調試準備工作的重要電氣設備前，然后按照控制箱和電氣基于電路圖的設備的接線圖接線，然后檢查電源。在這種情況下，因?yàn)槭蔷G色GN和淺紅色一次，電氣表示閥處于空擋位置，電動機相序是正確的驗證后，任務將讓按鈕在開榨，開在哪里，你需要停止電力系統工作，接下來的時間紅燈，綠燈GN-關閉時，閥門的全開位置，媒體按鈕SC-關閉的操作，你應該停止了電氣設備的工作地點，此時紅燈滅倍，GN綠燈亮，表示閥門完全關閉位置。在打開的過程中，一次閃光中的紅色，綠色GN燈，和關閉過程中，GN綠色光，紅色總是打開。打開顯示調試：位于本機顯示的起始位置電位器W1和控制箱W2，所以0電氣調節電位器，開門顯示電氣閥門全關位置完全關閉位置顯示滿刻度。


  • 五、dkx電動閥門控制箱結構圖

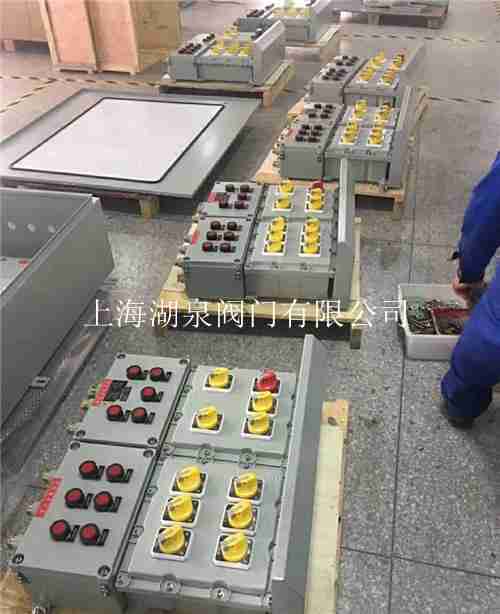

    電動閥門控制箱
