軟密封閘閥閥門首頁 > 產品展示 > 閘閥 > 軟密封閘閥 >

產品名稱:Z45X//Z945X-10Q/16Q/25Q軟密封閘閥[ 2021-10-08 ]

訂購熱線:021-64162222
訂購傳真:021-62677999
質量穩定:實行全過程質量監控,細致入微全方位檢測!
價格合理:高效內部成本控制,減少了開支,讓利于客戶
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 產品介紹
  • 規格尺寸

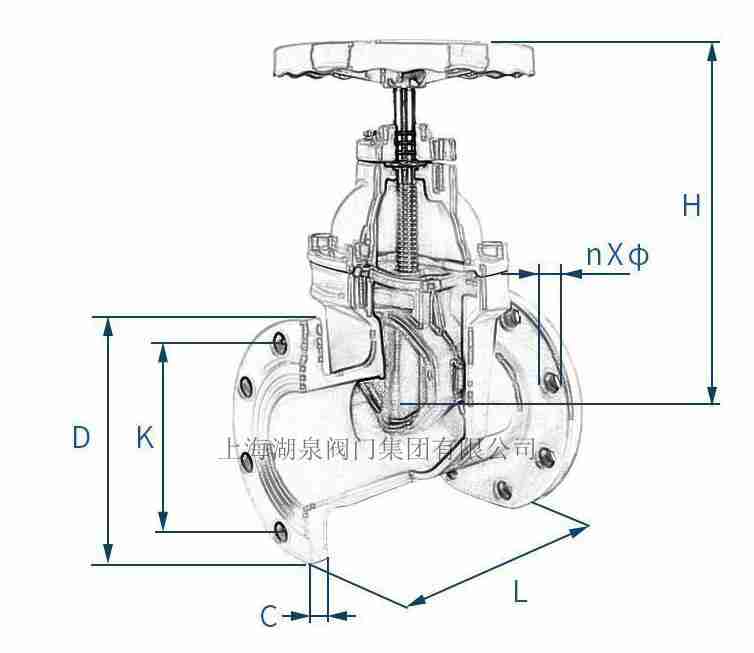

  • 結構圖片
  • 一、Z45X//Z945X-10Q/16Q/25Q軟密封閘閥產品介紹

    上海湖泉閥門集團有限公司軟密封閘閥,工業用閥,軟密封閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 公稱通徑為 DN50~DN1200, 使用溫度:≤200℃。
    Z45X//Z945X-10Q/16Q/25Q軟密封閘閥

    二、Z45X//Z945X-10Q/16Q/25Q軟密封閘閥產品原理

    楔式閘閥的閘板可以做成一個整體,叫做鋼性閘板;也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
    軟密封閘閥分為明桿軟密封閘閥和暗桿軟密封閘閥兩種。通常在升降桿上有梯形螺紋,通過閘板中間的螺母以及閥體上的導槽,將旋轉運動變?yōu)橹本€運動,也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時,當閘板提升高度等于閥門通徑的1:1倍時,流體的通道完全暢通,但在運行時,此位置是無法監視的。實際使用時,是以閥桿的頂點作為標志,即開不動的位置,作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上,再倒回 1/2-1圈,作為全開閥門的位置。因此,閥門的全開位置,按閘板的位置(即行程〉來確定。本類閥門在管道中一般應當水平安裝。


    三、Z45X//Z945X-10Q/16Q/25Q軟密封閘閥產品材質

    1,閥體材質,應以鑄鐵,鑄鋼,不銹鋼,316L為主,并注明牌號及鑄鐵實際的物理化學檢測數據。
    2,閥桿材質,力求不銹鋼閥桿(2CR13),大口徑閥門也應是不銹鋼嵌包的閥桿。
    3,螺母材質,采用鑄鋁黃銅或鑄鋁青銅,且硬度與強度均大于閥桿。
    4,閥桿襯套材質,其硬度與強度均應不大于閥桿,且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。
    5,密封面的材質
    ①軟密封閘閥類別不一,密封方式及材質要求不一;
    ②普通楔式閘閥,銅環的材質、固定方式、研磨方式均應說明;
    ③軟密封閘閥,閥板襯膠材料的物理化學及衛生檢測數據;
    6,閥軸填料
    ①由于管網中的軟密封閘閥,通常是啟閉不頻繁的,要求填料在數年內不活動,填料亦不老化,長期保持密封效果;
    ②閥填料亦應在承受頻繁啟閉時,密封效果的永久性;
    ③鑒于上述要求,閥軸填料力求終身不換或十多年不更換;
    ④填料若需更換,氣動閥設計應考慮能有水壓的狀況下更換的措施。
