鑄鋼閘閥閥門首頁 > 產品展示 > 閘閥 > 鑄鋼閘閥 >

產品名稱：z941h 16c dn80鑄鋼電動法蘭閘閥[ 2021-10-22 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、z941h 16c dn80鑄鋼電動法蘭閘閥產品詳情

    上海湖泉閥門集團有限公司z941h 16c dn80鑄鋼電動法蘭閘閥全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。缺相保護：具有電源缺相保護功能?？刂颇Ｊ剑撼Ｒ?guī)遠方控制信號采用4~20mA模擬量信號控制或者開關量控制 ，提供4~20mA信號反饋（可提供特殊量控制）。遠方信號、反饋信號均與內 部實現電氣隔離 。禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。z941h 16c dn80鑄鋼電動法蘭閘閥 此保護功能同時適 用于現場控制方式和遠控控制方式。 電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個令同時存 在并有效），鑄鋼閘閥此時電動執行器將停執行完*個指令后再執行下一個指令 瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合 ，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。z941h 16c dn80鑄鋼電動法蘭閘閥現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。

    z941h 16c dn80鑄鋼電動法蘭閘閥


    z941h 16c dn80鑄鋼電動法蘭閘閥

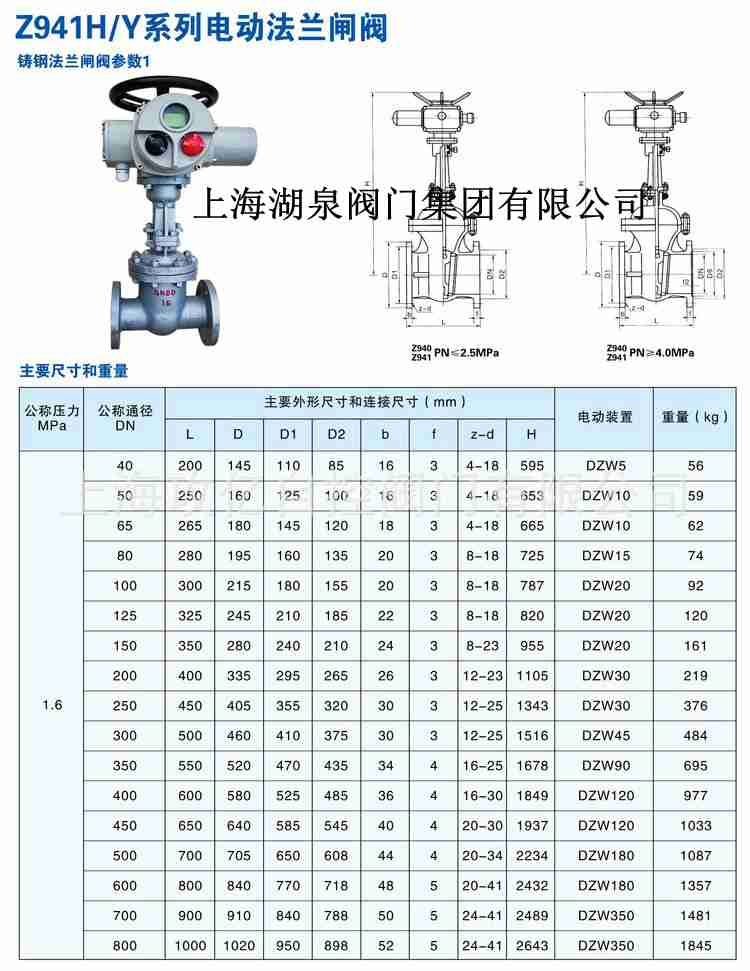

  • 二、z941h 16c dn80鑄鋼電動法蘭閘閥主要外形連接尺寸

    公稱通徑DN（in） 主要外形尺寸及連接尺寸 電動裝置型號
    L D D1 D2 b f z-Φd H
    Z940、Z941、Z942
    40 200 145 110 85 16 3 4-Φ18 595 ZB15
    50 250 160 115 100 16 3 4-Φ18 653 ZB15
    65 265 180 145 120 18 3 4-Φ18 665 ZB15
    80 280 195 160 135 20 3 8-Φ18 725 ZB15
    100 300 215 180 155 20 3 8-Φ18 787 ZB15
    125 325 245 210 185 22 3 8-Φ18 806 ZB20
    150 350 280 240 210 24 3 8-Φ23 955 ZB20
    200 400 335 295 265 26 3 12-Φ23 1105 ZB40
    250 450 405 355 320 30 3 12-Φ25 1343 ZB40
    300 500 460 410 375 30 3 12-Φ25 1516 ZC45
    350 550 520 470 435 34 4 16-Φ25 1678 ZC45
    400 600 580 525 485 36 4 16-Φ30 1849 ZC90
    450 650 640 585 545 38 4 20-Φ30 1937 ZC90
    500 700 705 650 608 42 4 20-Φ34 2234 ZC120
    600 800 840 770 718 46 5 20-Φ41 2432 ZC180
    700 900 910 840 788 48 5 24-Φ41 2489 ZC250
    800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
    900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
    1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
    1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
    1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000
    z941h 16c dn80鑄鋼電動法蘭閘閥主要外形連接尺寸（PN25）：
    公稱通徑DN（in） 主要外形尺寸及連接尺寸 電動裝置型號
    L D D1 D2 b f z-Φd H
    Z940、Z941、Z942
    40 200 145 110 85 18 3 4-Φ18 595 ZB15
    50 250 160 125 100 20 3 4-Φ18 653 ZB15
    65 265 180 145 120 22 3 8-Φ18 665 ZB15
    80 280 195 160 135 22 3 8-Φ18 725 ZB15
    100 300 230 190 160 24 3 8-Φ23 787 ZB20
    125 325 270 220 188 28 3 8-Φ25 902 ZB20
    150 350 300 250 218 30 3 8-Φ25 955 ZB20
    200 400 360 310 278 34 3 12-Φ25 1105 ZB40
    250 425 425 370 332 36 3 12-Φ30 1343 ZB40
    300 450 485 430 390 40 4 12-Φ30 1516 ZC60
    350 550 550 490 448 44 4 16-Φ30 1678 ZC60
    400 600 610 550 505 48 4 16-Φ34 1849 ZC90
    450 650 660 600 555 50 4 16-Φ34 1937 ZC90
    500 700 730 660 610 52 4 20-Φ34 2234 ZC120
    600 800 840 770 718 56 5 20-Φ41 2432 ZC180
    700 900 955 875 815 60 5 20-Φ41 2489 ZC250
    800 1000 1070 990 930 64 5 24-Φ48 2643 ZC350
