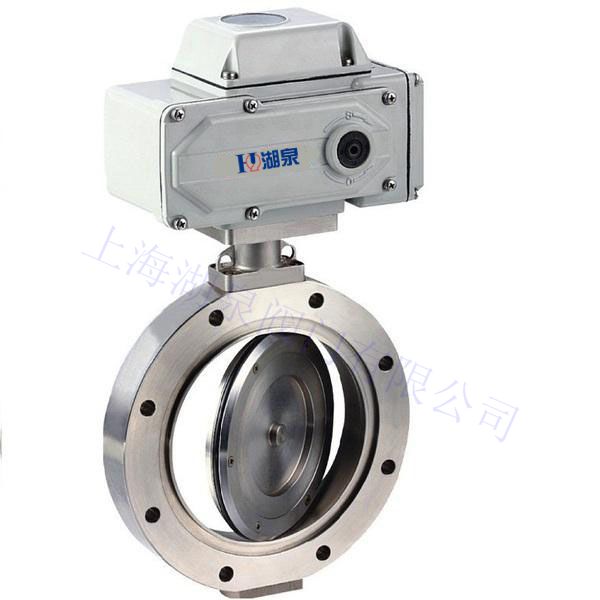

產品名稱：D941X-16Q法蘭軟密封鑄鐵電動蝶閥[ 2021-10-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、D941X-16Q法蘭軟密封鑄鐵電動蝶閥產品介紹

上海湖泉閥門集團有限公司廠家D941X-16Q法蘭軟密封電動鑄鐵蝶閥密封形式主要有：橡膠密封和金屬密封。它被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該蝶閥閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥雙向密封功能，產品符合GB/T13927-92閥門壓力試驗標準。該改鑄鐵電動蝶閥的結構原理適合制作大口徑閥門。當要求蝶閥作控制流量使用時，重要的是正確選擇蝶閥的尺寸和類型，使之能恰當?shù)?、有效地工作?通常在節流、調節控制與泥漿介質中。

二、D941X-16Q法蘭軟密封鑄鐵電動蝶閥產品特點

1、本閥閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、閥體不銹鋼制作，具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

三、D941X-16Q法蘭軟密封鑄鐵電動蝶閥產品技術參數

電動執行器	普通開關型、無源觸點開關型電位計型帶電阻輸出電位計型帶4-20mA 調節型輸入輸出4-20mA
防爆電動執行器	EX dⅡBT4 EX d11 CT6 調節型、開關型
電壓	AC220V AC110V AC380 DC12V DC24V DC110V
公稱通徑	DN25-1400mm
公稱壓力	1.6MPa
適用溫度	EPDM:-30~+120℃ NBR：-30~80℃ VITON：-30℃～150℃ PTFE：-29~180℃
連接方式	對夾式、凸耳對夾式、法蘭式
閥體結構	法蘭中線式
閥體材質	球墨鑄鐵、鋁合金、WCB、304、316、316L
閥板材質	球鐵鍍鎳、尼龍、304、316、316L、2507、1.4529
閥座襯里	PTFE、EPDM、NBR
適用介質	油類、水液，氣體等

四、D941X-16Q法蘭軟密封鑄鐵電動蝶閥產品主要零部件材料

零件名稱	材料
閥體	各種橡膠、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

公稱通徑		結構 長度	外形尺寸(參考值)				連接尺寸(標準值)				參考重量
公稱通徑		結構 長度	外形尺寸(參考值)				0.6MPa
mm	inch	L	H	H0	A	B	D	D1	D2	n-d
50	2	108	63	306	180	200	140	110	88	4-14	13
65	21/2	112	70	321	180	200	160	130	108	4-14	14
80	3	114	83	346	180	200	190	150	124	4-18	15.5
100	4	127	105	387	180	200	210	170	144	4-18	19.5
125	5	140	115	411	180	200	240	200	174	8-18	25.5
150	6	140	137	447	270	280	265	225	199	8-18	28.5
200	8	152	164	572	270	280	320	280	254	8-18	48
250	10	250	206	646	270	280	375	335	309	12-18	69
300	12	270	230	738	380	420	440	395	363	12-22	91
350	14	290	248	761	380	420	490	445	413	12-22	110
400	16	310	289	877	450	470	540	495	463	16-22	140
450	18	330	320	938	480	490	595	550	518	16-22	180
500	20	350	343	993	480	490	645	600	568	20-22	215
600	24	390	413	1131	480	490	755	705	667	20-26	290
700	28	430	478	1476	640	660	860	810	772	24-26	560
800	32	470	525	1533	640	660	975		878	24-30	910
900	36	510	585	1655	750	860	1075	1020	978	24-30	1500
1000	40	550	640	1765	850	900	1175	1120	1078	28-30	1750
1200	48	630	755	1995	850	900	1405	1340	1292	32-33	2180
1400	56	710	910	2310	1000	925	1630	1560	1510	36-36	2400
1600	64	790	1030	2595	1000	925	1830	1760	1710	40-36	2870
1800	72	870	1140	2810	1100	980	2045	1970	1918	44-39	3380
2000	80	950	1250	3100	1100	980	2265	2180	2180	48-42	4010
