上海湖泉閥門有限公司電動閥門遠程監控系統以無線方式通過云服務中心發出指令來控制放置遠端的（如野外、地下管網等）物聯網云平臺遠程控制閥門，從而實現電動閥門的開關，并將閥門的開關狀態、工作狀態、設備是否在線、歷史數據查詢等信息反饋回來顯示于PC管理平臺或手機APP端上。閥門遠程監控系統主要由監控平臺（PC監控管理平臺、手機APP及微信小程序）。

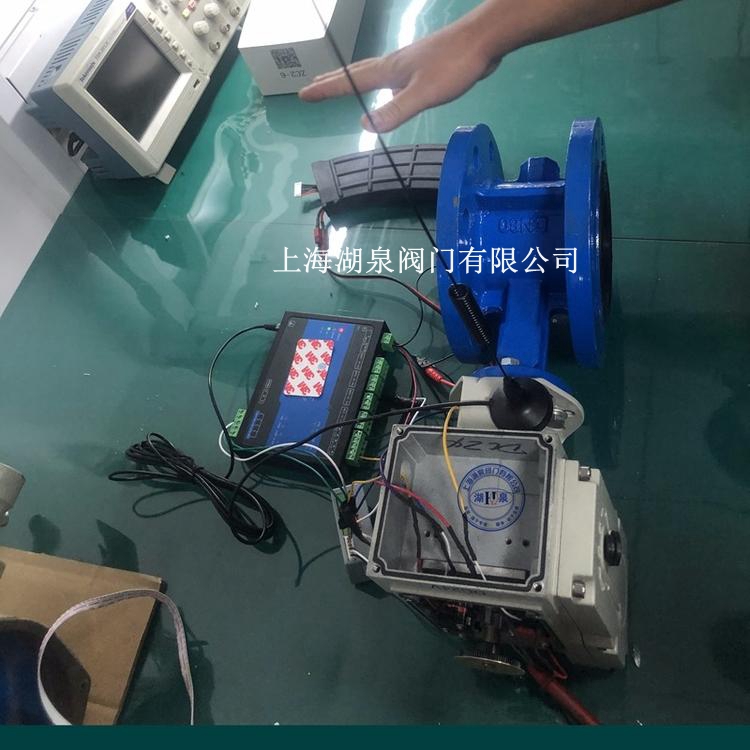

4G控制無線通訊電動蝶閥由智能型電動執行器（內集成無線模塊、無線WIFI模塊）和0-90°旋轉對夾式軟密封蝶閥機械組合而成，根據環境或控制方式分為：普通開關型、防爆開關型，供電電源為：DC24V,AC220V或者AC380V，可在特殊場合遠距離使用無線網絡WIFI控制閥門開關，只要有網絡的任何地方都可以實現手機控制閥門，規格尺寸可按用戶需求定制。廣泛用于石油、煤氣、化工、水處理等行業。

1. 蝶閥遠控信號查詢 方式鈕旋到遠方，在顯示屏的左下角顯示接收到的遠控信號。開關
型：OP 代表有遠方打開；CL 代表有遠方關閉；bc 代表有遠方保持（多 狀態并存時交替顯示）。調節型：顯示收到控制電流值或電壓值。
2. 閥位信號查詢 方式鈕旋到現場，顯示屏左下角顯示閥位信號。閥位采集為電位器
時顯示阻值的百分比（d01～d99）；閥位采集為 12 位編碼器時顯示編 碼器的百分比（b00～b99）；閥位采集為 18 位編碼器時顯示編碼器的 千分比（000～999）。

1. 遠控信號查詢 方式鈕旋到遠方，在顯示屏的左下角顯示接收到的遠控信號。開關
型：OP 代表有遠方打開；CL 代表有遠方關閉；bc 代表有遠方保持（多 狀態并存時交替顯示）。調節型：顯示收到控制電流值或電壓值。
2. 閥位信號查詢 方式鈕旋到現場，顯示屏左下角顯示閥位信號。閥位采集為電位器
時顯示阻值的百分比（d01～d99）；閥位采集為 12 位編碼器時顯示編 碼器的百分比（b00～b99）；閥位采集為 18 位編碼器時顯示編碼器的 千分比（000～999）。

一種智慧型閥門遠程控制系統的工作方法，按以下步驟進行工作：1）、信號采集：電動執行機構通過信號采集模塊接收由信號采集裝置測得的實時信號;2）、信號處理：先在電動執行機構的信號處理模塊中設置標準參數區間，再將實時信號與預設參數進行比對;3）、判斷閥門是否異常：在信號處理模塊中判斷實時信號是否超出標準參數區間，如超出，則判定為閥門異常，轉入下一步：如未超出，則判定為閥門正常，轉入步驟10）；4）、信號發送：電動執行機構通過信息收發模塊將閥門異常的信息通過無線信息發送至通訊基站中，并經由通訊基站轉發至監控中心內;5）、判斷一次確認是否通過：操作人員在監控中心中對實時信號超出標準參數區間進行確認，如確認通過，則轉入下一步;如確認不通過，則轉入步驟10）;
6）、信息發送：監控中心將閥門異常的信息通過無線信息發送至通訊基站中，并經由通訊基站轉發至手機客戶端中;7）、判斷二次確認是否通過：用戶通過手機客戶端對閥門異常的信息進行確認，如確認通過，則轉入下一步;如確認不通過，則轉入步驟10）;8）、指令發送：用戶將閥門開關量的調整信息通過通訊基站發送至監控中心內，再由監控中心通過通訊基站將動作指令發送至電動執行機構的信息收發模塊中;9）、閥門動作：電動執行機構中的信息收發模塊將動作指令傳送至電控模塊中，驅動閥門動作;10）、閥門停止，完畢。

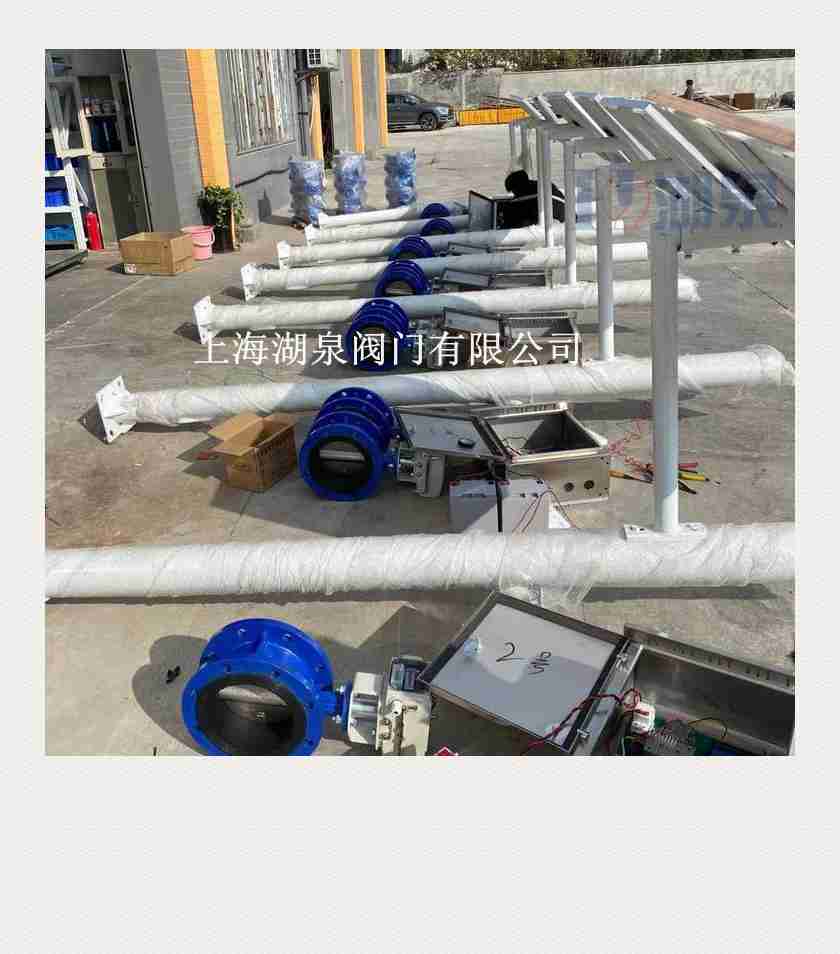

基于統一、高效的耕地灌溉設計目標，綜合考慮節能減排和項目實施、管理的經濟性，設備整體分為四部分：通訊及控制、供電設備、閥門及對應成套裝置（以下簡稱閥門單元）、集控設備。通訊部分采用lora/GPRS通訊技術（可選），實現物聯網平臺4G通信GPRS遠程集控電動閥和集控設備的信息中轉交換，通訊單元通訊距離可以覆蓋三公里以內范圍?？刂撇糠謱崿F(xiàn)本地閥門開閉信號輸出控制及開位狀態信號采集（可選）。后期維護成本低，環境適應性強；通訊頻率高。

物聯網網關無線通信遠控電動閥工作原理：
1、遠控電動閥蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。
2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向旋轉為閥門關閉。
3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：
4、在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。
5、在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號。可調整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。
