刀型閘閥閥門首頁 > 產品展示 > 閘閥 > 刀型閘閥 >

產品名稱： pz973h dn500電動暗桿刀型閘閥[ 2021-09-18 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸

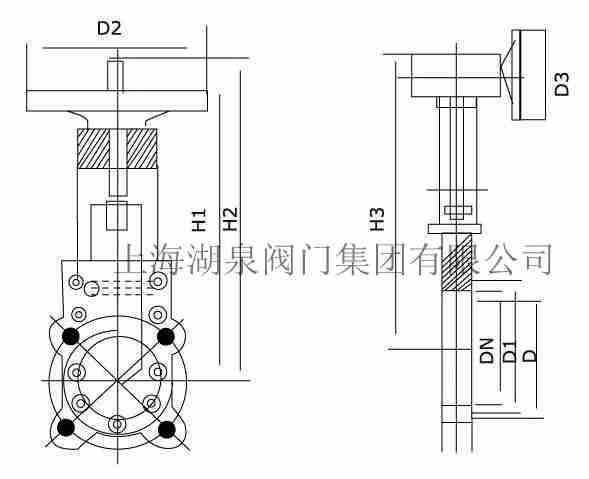

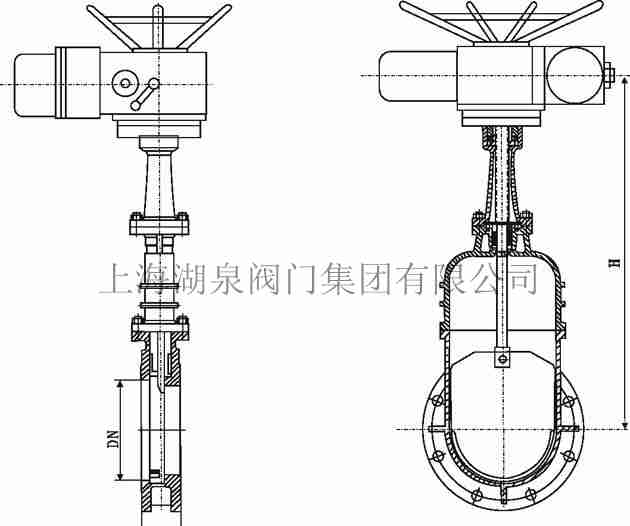

  • 結構圖片

  • 一、pz973h  dn500電動暗桿刀型閘閥產品介紹

    上海湖泉閥門集團有限公司是一家集閥門設計、研發、制造、銷售于一體的企業。電動暗桿帶蓋刀型閘閥的驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作，也可以與計算機配合實現計算機自動控制。DMZ973H電動暗桿帶蓋刀型閘閥廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程，滿足了現代工、農業自動化要求。對夾式刀型閘閥,氣動刀型閘閥,不銹鋼刀閘閥,電動刀型閘閥,電液動刀閘閥,梅花型刀閘閥,硬密封刀閘閥,國標刀閘閥,耐磨刀閘閥等，并可根據用戶要求制造各種特殊閥門，產品以其可靠性、穩定性廣泛應用于石化、天然氣、造紙、環保、冶金、礦山、建筑等行業。

    二、 pz973h  dn500電動暗桿刀型閘閥執行標準

    項目名稱 采用標準 可選標準
    設計制造驗收J(rèn)B/T 8691 MSS SP-81
    閥門結構長度GB/T 15188.2-1994 TAPPI TIS 405.8
    閥門法蘭連接JB/T 79-1994 ANSI B16.5
    閥門檢驗和試驗GB/T 13927-1992 JB/T 9092-1999
    閥門標志GB 12220-1989 IS0 5209：87

    三、pz973h  dn500電動暗桿刀型閘閥零部件材料

    閥體、上蓋Valve body, upper cap 碳鋼、不銹鋼Carbon steel, stainless steel
    閥板Valve plate 不銹鋼stainless steel
    閥桿Stem 不銹鋼stainless steel
    密封圈Seal ring 橡膠、四氟、不銹鋼、硬質合金Rubber, PTFE, stainless steel,hard alloy

    四、 pz973h  dn500電動暗桿刀型閘閥性能規范

    公稱壓力Nominal pressure PN
    殼體試驗Casing test 1.5XPN
    密封試驗Leak test 1.1XPN
    工作溫度Operating temperature 橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
    適用介質Working medium 糖漿、紙漿、污水、煤漿、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mi

  • 公稱壓力 PN(MPa) 公稱通徑DN(mm) 尺寸 電動裝置型號 公稱轉矩(N·m) 電動機功率(kW) 重量
    L D D1 D2 b n-φd N-M f H
    1.0 50 65 165 125 95 14 2-φ18 2-M16 3 370 DZ10 100 0.25 58
    65 65 185 145 118 15 2-φ18 2-M16 3 460 DZ10 100 0.25 64
    80 70 200 160 132 15 4-φ18 4-M16 3 590 DZ10 100 0.25 72
    180 70 220 180 156 16 4-φ18 4-M16 3 780 DZ20 200 0.37 84
    150 80 285 240 211 16 4-φ22 4-M20 3 980 DZ20 200 0.37 90
    200 80 340 295 266 18 4-φ22 4-M20 3 1033 DZ30 300 0.55 120
    250 86 395 350 320 18 6-φ22 6-M20 3 1080 DZ30 300 0.55 208
    300 92 445 400 370 18 8-φ22 4-M20 3 1170 DZ30 300 0.55 232
    350 100 505 460 428 18 10-φ22 6-M20 3 1250 DZ30 300 0.55 240
    400 110 565 515 480 20 8-φ26 8-M24 4 1332 DZ45 450 1.5 270
    450 120 615 565 530 22 10-φ26 10-M24 4 1480 DZ60 600 2.2 389
    500 130 670 620 565 24 10-φ26 10-M24 4 1530 DZ130 1200 3 440
    1.6 50 65 165 125 99 14 2-φ18 2-M16 3 370 DZ10 100 0.25 60
    65 65 185 145 118 15 2-φ18 2-M16 3 460 DZ10 100 0.25 68
    80 70 200 160 132 15 4-φ18 4-M16 3 590 DZ10 100 0.25 74
    100 70 220 180 156 15 4-φ18 4-M16 3 780 DZ20 200 0.37 88
    150 80 285 240 211 16 4-φ22 4-M20 3 980 DZ20 200 0.37 106
    200 80 340 295 266 16 8-φ22 4-M20 3 1033 DZ30 300 0.55 124
    250 94 405 355 319 18 8-φ22 4-M20 3 1080 DZ30 300 0.55 218
    300 98 460 410 370 18 6-φ26 6-M24 4 1170 DZ30 300 0.55 240
    350 100 520 470 429 18 8-φ26 8-M24 4 1250 DZ45 450 1.5 275
    400 110 580 525 485 20 10-φ30 6-M27 4 1332 DZ45 450 1.5 290
    450 120 640 585 548 22 10-φ30 10-M27 4 1480 DZ60 600 2.2 390
    500 130 715 650 609 24 10-φ33 10-M30 4 1530 DZ120 1200 3 460
