產品名稱：DMF-Z電磁脈沖閥[ 2013-08-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

電磁脈沖閥（亦稱隔膜閥）是脈沖袋式除塵式除塵器青灰噴吹系統的壓縮空氣“開關”。受脈沖噴吹控制儀輸出信號的控制，對濾袋諑排噴吹青灰，使除塵器陰力保持在設定的范圍之內，以保證除塵器的處理能力和叫塵效率。DMF-Z型電磁脈沖閥為直角型閥，其進出口之間的夾角為90°，電磁閥適合于隼氣筒與除塵器噴吹管的安裝連接。氣流暢通，能提供符合要求的青灰氣脈中。

產品技術指標：

1、工作壓力：0.4~0.6MPa

2、工作介質：清潔空氣

3、電壓：DC24V

4、電流：0.8A

5、使用環境：①溫度-10~55℃ ②空氣的相對濕度不超過85%

6、膜片壽命：噴吹100萬次或三年

產品工作原理：

膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣通過節流孔進入后天室，此時后氣室壓力將膜片緊帖閥的輸出口，電磁脈沖閥處于“關閉”狀態。脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜篇緊貼閥出口，電磁閥又處于“關閉”狀態。

產品型號規格表:

DMF-Z電磁脈沖閥型號規格表
型號	口徑	接口直徑		工作電壓	工作壓力
型號	口徑	連接螺紋	公制	工作電壓	工作壓力
DMF-Z-20	3 /4 ″	G3/4 ″	20	DC24V AC220V	0.2-0.6Mpa
DMF-Z-25	1 ″	G1 ″	25
DMF-Z-40	11/2 ″	G11/2 ″	40
DMF-Z-40S	11/2 ″	G11/2 ″	40
DMF-Z-50S	2 ″	G2 ″	50
DMF-Z-62S	21/2 ″	G21/2 ″	62
DMF-Z-76S	3 ″	G3 ″	76

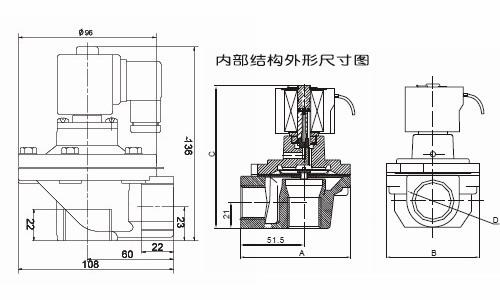

產品主要外形及結構尺寸：

DMF-Z電磁脈沖閥主要外形及結構尺寸
型號	接口		寬度	A	B	C	D	重量（G）
型號	公制連接螺紋		寬度	A	B	C	D	重量（G）
DFM-Z-20	20mm	G3/4	80	88	128	48	20	650
DFM-Z-25	25mm	G1	96	108	136	60	23	780
DFM-Z-40	40mm	G2 1/2	112	131	148	75	32	1120
DFM-Z-40S	40mm	G2 1/2	112	131	180	75	32	1135
DFM-Z-50S	50mm	G2	160	180	206	100	43	2320
DFM-Z62S	62mm	G2 1/2	188	204	226	110	49	4110
DFM-Z-76S	76mm	G3	200	200	250	120	66
