電動閘閥閥門首頁 > 產品展示 > 閘閥 > 電動閘閥 >

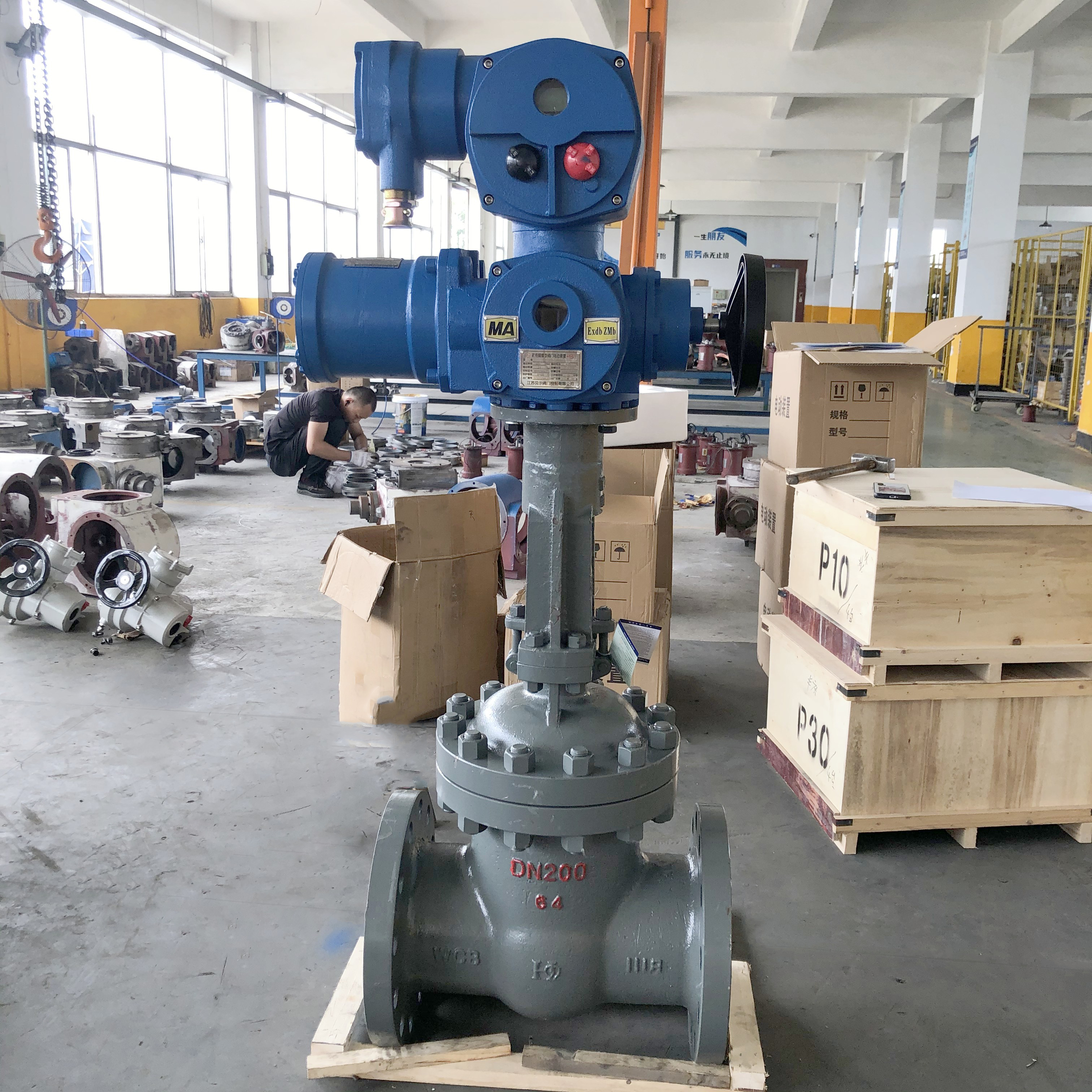

產品名稱：電動閘閥z941H一25c/250生產廠家[ 2024-05-22 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動閘閥z941H一25c/250生產廠家介紹

    上海湖泉閥門集團有限公司電動閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。該 產品結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封，操作輕便靈活，驅動方式為手動、氣動、電動、齒輪傳動結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式 是一家專業閥門銷售及技術服務于一體的企業,本公司庫存量大,產品規格種類齊全.一種常用的工業閥門,廣泛應用于流體控制領域。它的主要作用是調節流體的流動方向和流量,具有開啟迅速、密封性好、耐高溫、耐腐蝕等特點。

    二、電動閘閥z941H一25c/250生產廠家性能規范

    型號 公稱壓力
    (MPa)    		 實驗壓力 工作溫度(℃) 適用介質
    強度水（MPa） 密封（水）空氣（MPa） 低壓密封空氣（MPa）
    Z941H-16C
    Z941W-16P(R)    		 1.6 2.4 1.8 0.6 ≤425 硝酸類
    Z941W-25P(R) 2.5 3.8 2.8 0.6 ≤200 醋酸類
    Z941W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸類
    Z941W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸類

    三、電動閘閥z941H一25c/250生產廠家主要零部件材質

    閥體/閥蓋 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
    件名稱 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
    閘板 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 1Cr13
    閥桿 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
    填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨
    墊片 304L＋PTFE 304L＋PTFE 316＋PTFE 316L＋PTFE 石墨
    壓蓋 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02系列 WCB
    填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
    螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45




  • 1.6MPa主要連接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
    H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
    W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

    2.5MPa主要連接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
    H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
    W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

    4.0MPa主要連接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L mm 130 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950
    H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780
    W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600

    6.4MPa主要連接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L mm 170 190 210 230 240 250 280 320 350 400 450 550 650 750 850 950
    H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 1145 1280 1450
    W mm 120 120 140 160 200 240 280 320 360 400 400 450 560 640 800 800

    10.0MPa主要連接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
    L mm 170 190 210 230 240 250 280 310 350 400 450 550 650
    H mm 175 180 210 230 350 359 373 435 500 614 674 818 970
    W mm 120 120 160 180 240 280 320 360 400 450 560 640 720

    16.0MPa主要連接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
    L mm 170 190 210 230 240 300 340 390 450 525 600 750
    H mm 175 180 210 230 350 359 373 435 500 614 674 818
    W mm 120 120 140 160 200 240 280 320 360 400 400 450
