信號閘閥與電動閘閥的區別是什么

[ 2021-08-10 ]
信號閘閥與電動閘閥的區別是什么呢?上海湖泉閥門有限公司告訴你它們兩者之間的區別信號閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流??捎糜诳刂瓶諝狻⑺?、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體,叫做剛性閘板;也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。信號閘閥一般是水平安裝。

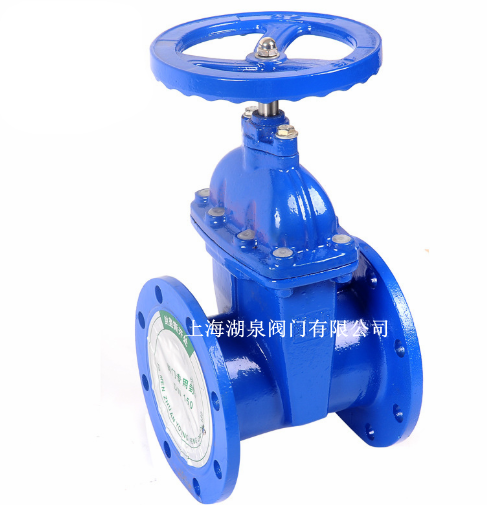

 信號閘閥
信號閘閥的種類,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分,可分為明桿閘閥和暗桿閘閥兩種。信號閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時,要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
信號閘閥的閘板隨閥桿一起作直線運動的,叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?br />
信號閘閥在特制手動閘閥的基礎上加設電信號裝置而成,閥門除了按國家標準設計制造外,并按此閥在自動噴水滅火系統中安裝及使用特點,采用不銹鋼精磨閥桿及便于維護的特種盤根密封,并增設了獨特的 O 型圈閥桿上密封(倒密封)結構,能確保閥門長期處于常開狀態下,閥桿不滲漏,有利于吊頂中安裝使用。信號閘閥工作原理:電信號裝置為全封閉精密機電盒式結構,盒內采用不銹機件及進口電氣元件,裝置設于操作手輪下方不易被碰撞的閥體壓蓋上。內設微動開關及其推動機構,以齒輪與固定在閥桿上的齒輪嚙合傳動,當轉動手輪啟閉閘閥的同時,信號裝置便輸出對應閘閥啟閉位置的“通”、“斷”電信號。

電動閘閥是一種最常見的啟閉閥,利用閘板(即啟閉件,在閘板中啟閉件稱為閘板或閘門,閘座稱為閘板座)來接通(全開)或截斷(全關)管路中的介質。它不允許作為截流用,使用中應避免將閘板微量開啟,因高速流動的介質的沖蝕會加速密封面的損壞。閘板在垂直于閘門座通道中心線的片面作為升降運動,象閘門一樣截斷管路中的介質,故稱做閘閥。

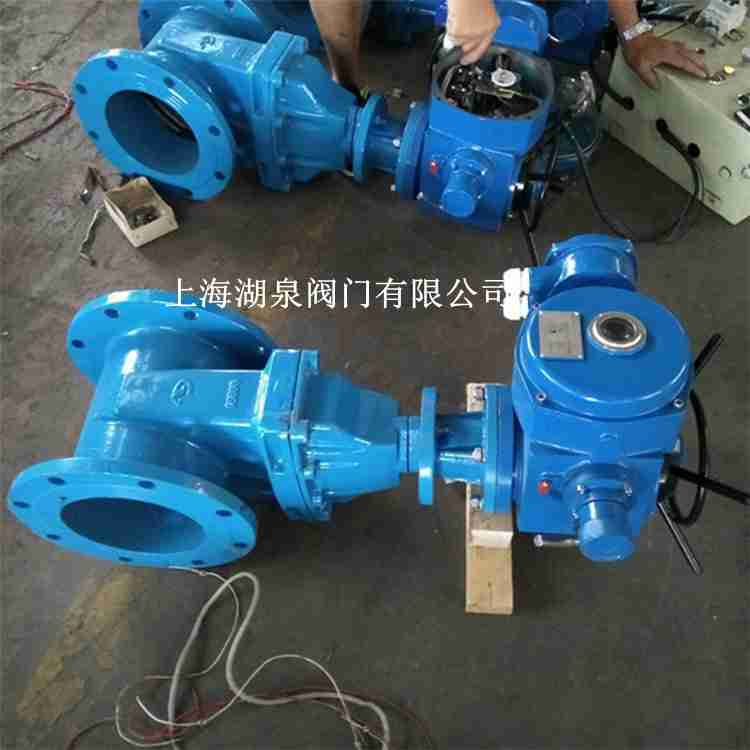

 電動閘閥
電動閘閥結構特點
①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構,值得信賴!使用安全可靠。
②閥瓣采用雙閘板中間帶萬向頂結構,能自動調整閥瓣與閥座密封面吻合度,保證閥門的密封。同時此結構維修方便,節約費用,閥瓣互換性較好。
③閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成,密封面硬度高,耐磨擦,抗擦傷,使用壽命長。
④閥桿用滲氮鋼制成,表面氮化處理,硬度高,抗擦傷,耐腐蝕,使用壽命長。
⑤電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外,還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
⑥手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
⑦閥門可安裝在管道的任何位置,同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
⑧初次安裝和調試時,必須手動把閥門開到約一半的位置,以免電機相序接反導致閥門或電裝損壞。

上海湖泉閥門有限公司電動閘閥驅動裝置參數 :
電源:AC380V、50HZ。
標準型:標準型產品具有防塵、防雨水的外殼 保護能力、保護等級IP65,可直接用于戶外。
防水型:產品具有防塵、防浸水(IP67)的外殼防護等級。
湖泉閥門廠家電動閘閥優點:
1 密封可靠,楔式硬密封閥芯結構,既能保證好的密封性能,又能減少密封面的磨損傷害。
2 加裝電力驅動裝置,可以實現遠程控制,實現自動化。
3 如選配防爆型電裝,可以用于各類高溫、高壓管道。
4 閥體選擇性強,有灰鑄鐵、碳鋼、不銹鋼,客戶可以根據具體工況、管路介質,選擇合適。
