蝶閥知識閥門首頁 > 閥門知識 > 蝶閥知識 >

對夾式電動蝶閥尺寸表,型號規格

[ 2021-12-16 ]
上海湖泉閥門集團有限公司對夾式電動蝶閥尺寸表,型號規格,上海對夾式電動蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°-90°之間,可以起到流量調節的作用,當?shù)逍D(zhuǎn)到90°時,電動閥門達到最大開度。湖泉閥門廠家介紹對夾式電動蝶閥規格尺寸。對夾式電動蝶閥是采用對夾連接方式的蝶閥,它的蝶板安裝于管道的直徑方向,在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉。資源描述: 《對夾式蝶閥法蘭尺寸及安裝尺寸表》由會員分享,可在線閱讀,更多相關《對夾式夾電動蝶閥標準標準尺寸參數: 【閥體材質】:球墨鑄鐵、304、316、316L 【閥板材質】:304、316、316L、尼龍板、鋁青銅、球鐵鍍鎳等 【密封閥座】:NBR、EPDM、PTFE 【壓力等級】:對夾式軟密封蝶閥規格圖及蝶閥尺寸表(適用蝶閥型號D971X、D371X) 法蘭式軟密封蝶閥規格圖及蝶閥尺寸表(適用蝶閥型號:D41X、D341X) 我們電動閥門行業種類繁多,最常用的就是蝶閥,有國標蝶閥...
對夾式電動蝶閥尺寸表,型號規格
蝶閥法蘭尺寸及安裝尺寸表對夾式蝶閥型號
D71X   手柄對夾蝶閥
D371X  渦輪式對夾蝶閥
D671X  氣動對夾蝶閥
D971X  電動對夾蝶閥
D371F  襯氟對夾蝶閥
D71F4  襯四氟手柄對夾蝶閥
D371F4 襯四氨蝸輪對夾蝶閥

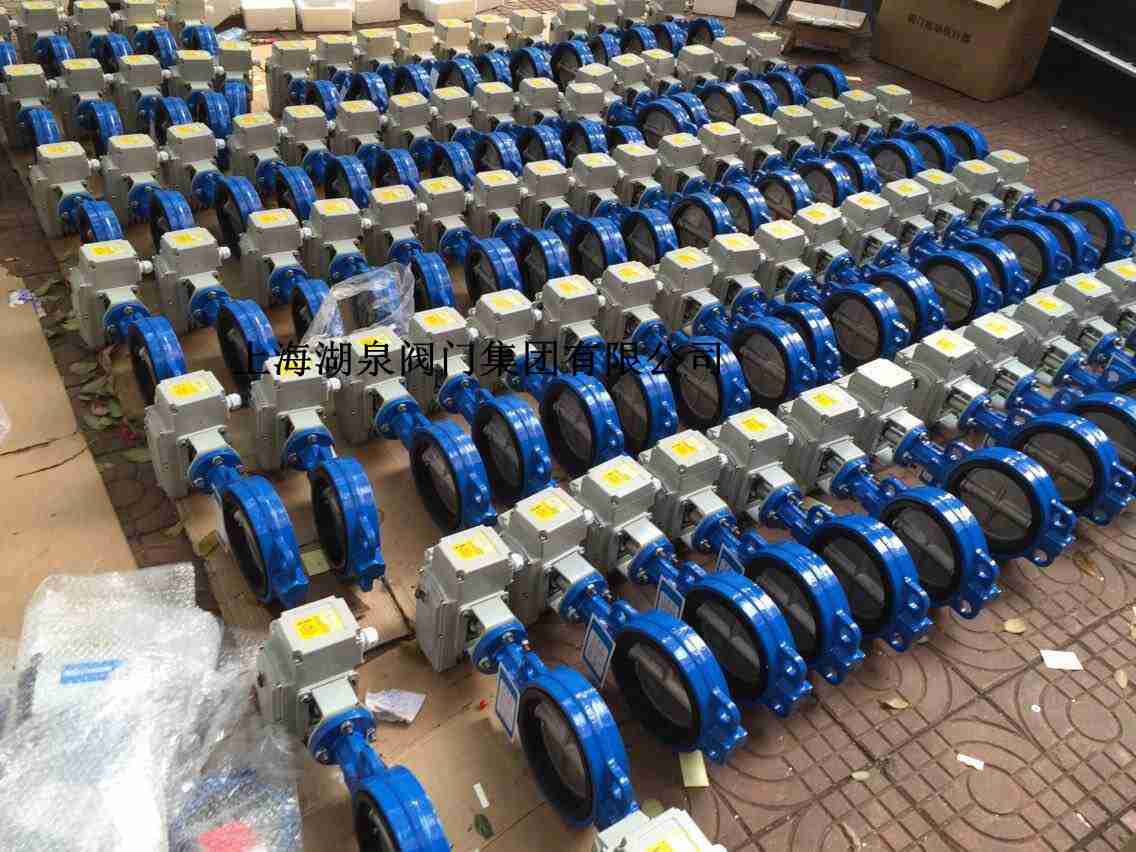

 對夾式電動蝶閥
常見的蝶閥型號如下:通風蝶閥的型號: D341H、D341W; 三偏心對夾硬密封蝶閥型號: D73H、D373H、D673H、D973H; 中線蝶閥型號: D41X、D341X、D641X、D941X; 中線對夾蝶閥型號: D71X、D371X、D671X、D971X。

對夾式電動蝶閥尺寸表,型號規格
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
100 52 105 316 270 110 170 4-18 180 8-18 180 8-18
125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
200 60 164 430 353 150 280 8-18 295 8-22 295 8-22
250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
300 78 230 570 380 150 395 12-22 400 12-22 410 12-26

對夾式蝶閥型號及分類  對夾式電動蝶閥尺寸表,型號規格 對夾式蝶閥根據驅動方式可分為電動對夾式蝶閥、氣動對夾式蝶閥、渦輪對夾式蝶閥、手柄對夾式蝶 閥。   電動對夾式蝶閥型號:D971X—10/16   氣動對夾式蝶閥型號:D671X—10/16   渦輪對夾式蝶閥型號:D371X—10/16   手柄對夾式蝶閥型號:D71X—10/16   對夾式蝶閥根據密封材質可分為對夾式軟密封蝶閥、對夾式硬密封蝶閥。   對夾式軟密封蝶閥型號:D371X—10/16   對夾式硬密封蝶閥型號:D373H—10/16
