電動調節閥使用安裝說明書

[ 2016-09-08 ]

1、上海湖泉電動調節閥技術參數：

·口徑范圍：二通蒸汽/高溫蒸汽DN25...DN150, 三通蒸汽/高溫蒸汽 DN25...DN150

·泄漏率：二/三通DN25～N150 < KvS值的0.02%

·介質：蒸汽/飽和蒸汽

·介質溫度：2...+180℃蒸汽/2...+220℃高溫蒸汽

·與管道連接螺紋：ISO 7/1, GB/T7306.1和ANSI B 16.5.

·流量特性：等線性或等百分比 （用戶在智能型驅動器上選擇）

·閥體承壓：1.6MPa、2.5MPa、4.0MPa

·閥體材料：鑄鋼

·閥芯材料：不銹鋼

·閥桿材料：不銹鋼

·密封結構：V型密封圈＋不銹鋼彈簧自補償

·V型密封圈：聚四氟乙烯

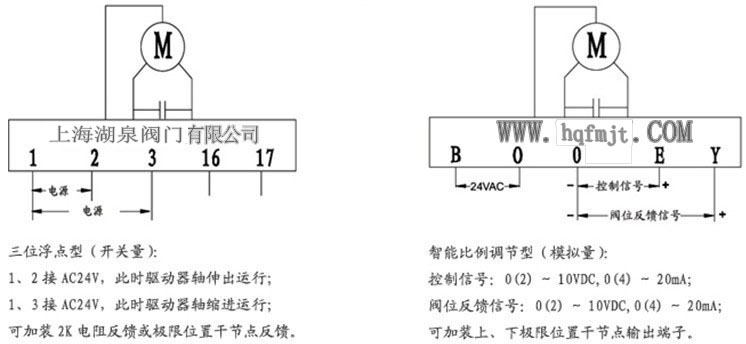

2、上海湖泉電動調節閥線示意圖:
電動調節閥示意圖

 3、上海湖泉電動調節閥技術參數:

·標稱輸出力：2500N/4000N

·實際輸出力：2500N～3000N/ 4000N～5000N

·功率消耗：10VA （三位浮點型）/ 12VA （比例調節型）

·輸入信號：0（2）～10VDC, 0（4）～20mA（僅比例調節型）

·反饋信號：0（2）～10VDC, 0（4）～20mA（僅比例調節型）

·運行方式：直行程驅動器, 最大行程 42 mm

·支架材料：壓鑄鋁（經表面防銹處理）

·上蓋材料：壓鑄鋁（經表面防銹處理）

·電機：交流限力式永磁同步電機

·全行程時間：125秒/40mm（50Hz）（具體時間依據閥體行程）

·手動裝置：供選擇（如需手動功能請將型號中N替換為M）

·機殼防護等級：IP54

·產品凈重：5Kg

·包裝尺寸：20cm長×18cm寬×34cm高
