產品名稱： dn1500大口徑電動通風蝶閥[ 2023-03-24 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、 dn1500大口徑電動通風蝶閥產品介紹

    上海湖泉閥門集團有限公司DN1500電動通風蝶閥定制生產，采用鋼板焊接制造,具有結構尺寸短,重量輕,安裝方便等特點。該閥驅動力矩小,啟閉靈活,操作方便。廣泛應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。

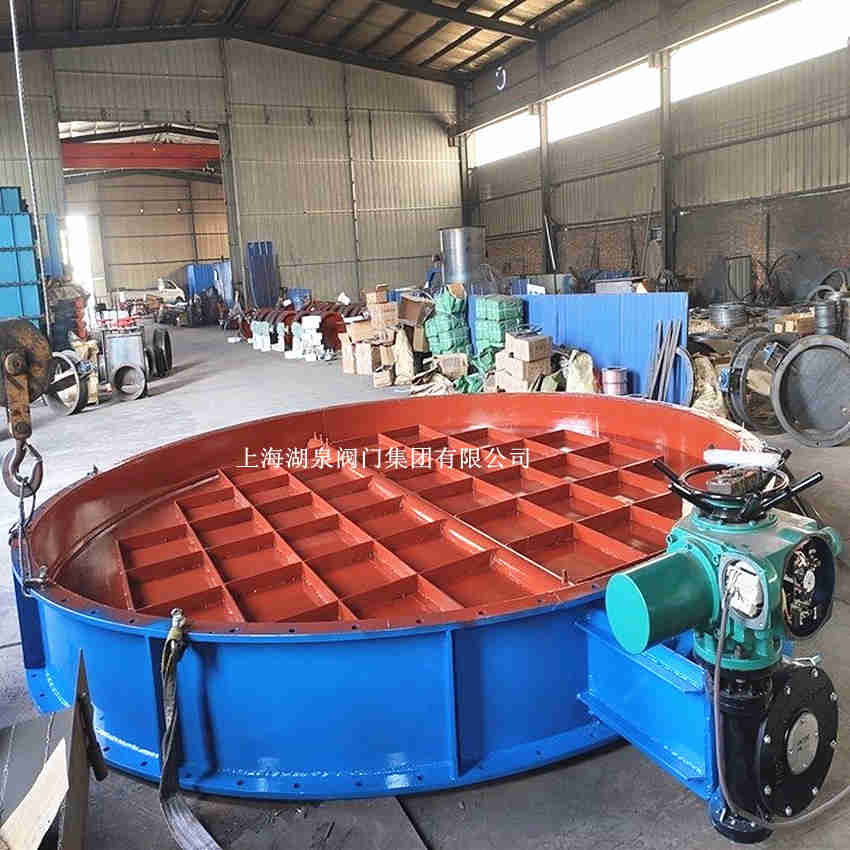

    dn1500大口徑電動通風蝶閥

    二、 dn1500大口徑電動通風蝶閥產品特點

    1、產品型號：D941W-1C-1600；
    2、適用介質：冷、熱風、煙氣或含粉乏氣；
    3、設計耐溫：≤400℃；
    4、設計承壓能力：0.35MPa;
    5、調節性能：開度和流量呈線性調節；
    6、 驅動方式：通常為電動執行機構；
    7、電源和控制要求：可由用戶選定。

    三、 dn1500大口徑電動通風蝶閥產品主要技術參數

    電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
    輸出力矩 50N·M～2000N·M 50N·M～3000N·M
    動作范圍 0～90° 0～360° 0～90°、0°～270°可選
    控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
    動作時間 15秒/30秒/60秒 18S～112S
    保護裝置 過熱保護 內置過熱保護、過載保護
    環境溫度 -30°～60° -20℃～+70℃
    手動操作 同附帶手柄操作 機械離合機構，配手輪操作
    機械限位 電氣、機械二重限位 2個外部調整螺栓
    防護等級 IP65 IP65、IP67、可定制IP68
    防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
    位置測量 可選裝開關或電位計 電位計、比例控制單元
    驅動電機 8W/E 鼠籠式異步電機
    進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
    殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
    外涂層 干粉，環氧聚酯，具有超強防腐功能
    采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

  • DN D1 D B b n-d
    DN200 280 320 140 14 8—18
    DN250 335 375 140 14 12-18
    DN300 395 440 170 14 12-22
    DN400 495 540 190 16 16-22
    DN500 600 645 190 18 16-22
    DN600 705 755 210 20 20-26
    DN700 810 860 210 20 24-26
    DN800 860 900 210 20 24-30
    DN900 1020 1075 250 20 24-30
    DN1000 1120 1175 250 22 28-30
    DN1200 1320 1375 250 24 32-30
    DN1400 1520 1575 300 24 36-30
    DN1500 1620 1675 300 24 40-30
    DN1600 1730 1790 300 24 40-30
    DN1800 1930 1990 300 24 44-30
    DN2000 2130 2190 300 24 48-30
    DN2200 2340 2405 300 24 52-33
    DN2400 2540 2605 350 26 56-33
    DN2500 2640 2705 350 26 56-33
    DN2600 2740 2805 350 26 60-33
    DN2800 2960 3030 350 30 64-34
    DN3000 3160 3230 400 34 68-36

  • 電動蝶閥
